SuscSHSS — Suscettibilità alle Frane Superficiali
La SuscSHSS (Suscettibilità alle Frane Superficiali) è una PIS progettata per la generazione di mappe di suscettibilità alle frane superficiali pluvio-indotte. Utilizza il modello predittivo Frequency Ratio e consente di valutare in modo quantitativo le prestazioni del modello attraverso l'analisi delle ROC Curve. Gli utenti possono esplorare e visualizzare le mappe a diverse scale, consultare grafici di sintesi e simulare scenari alternativi per confrontarne i risultati.
Algoritmo
La SuscSHSS implementa il metodo statistico bivariato del Frequency Ratio (FR), articolato in quattro fasi.
1. Calcolo del Frequency Ratio per ogni fattore
Per ciascun fattore predisponente o dipendente, e per ogni sua classe (es. classe di pendenza, tipo litologico), viene calcolato il rapporto:
FR(k) = P(frana | classe k) / P(frana)
dove P(frana) è la proporzione di pixel con frana sull'intero territorio analizzato e P(frana | classe k) è la proporzione di pixel con frana all'interno della classe k. Un valore FR > 1 indica una predisposizione al franamento superiore alla media; FR < 1 indica una predisposizione inferiore.
2. Mappa di suscettibilità continua
Per ogni pixel valido, i valori FR di tutti i fattori vengono sommati per ottenere un indice di suscettibilità continuo che integra il contributo di ciascun fattore.
3. Classificazione con Natural Breaks (Jenks)
L'indice continuo viene discretizzato in classi di suscettibilità tramite l'algoritmo Natural Breaks (Jenks), che minimizza la varianza intra-classe e massimizza quella inter-classe, adattando i tagli alla distribuzione reale dei dati.
4. Validazione con curva ROC
Le prestazioni del modello vengono valutate quantitativamente attraverso la curva ROC (Receiver Operating Characteristic), confrontando la mappa classificata con il dataset di frane dell'independentFactor. Se disponibile, la stessa valutazione viene ripetuta sul validationFactor per misurare la capacità predittiva del modello su dati indipendenti.
Dataset della SuscSHSS
La SuscSHSS richiede quattro dataset raster in formato TIF:
| Dataset | Contenuto |
|---|---|
| dependentFactors | Lista di raster dei fattori dipendenti |
| independentFactor | Raster binario delle frane (fattore indipendente) |
| predisposingFactors | Lista ordinata di raster predisponenti (es. pendenza, esposizione, litologia) |
| validationFactor | Raster binario delle frane per la validazione (opzionale) |
Procedura generale
Il flusso di lavoro standard per alimentare la SuscSHSS è il seguente:
- Scaricare i template dei dataset richiesti
- Caricare i file TIF come BADA in piattaforma, connettendoli al template SuscSHSS corrispondente
- Associare i BADA al LabSit del sito di interesse
1. Scaricare il template

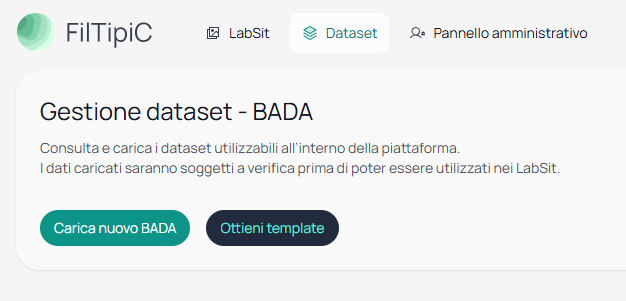

Dalla pagina principale Dataset, clicca Ottieni Template per accedere all'elenco dei template disponibili.

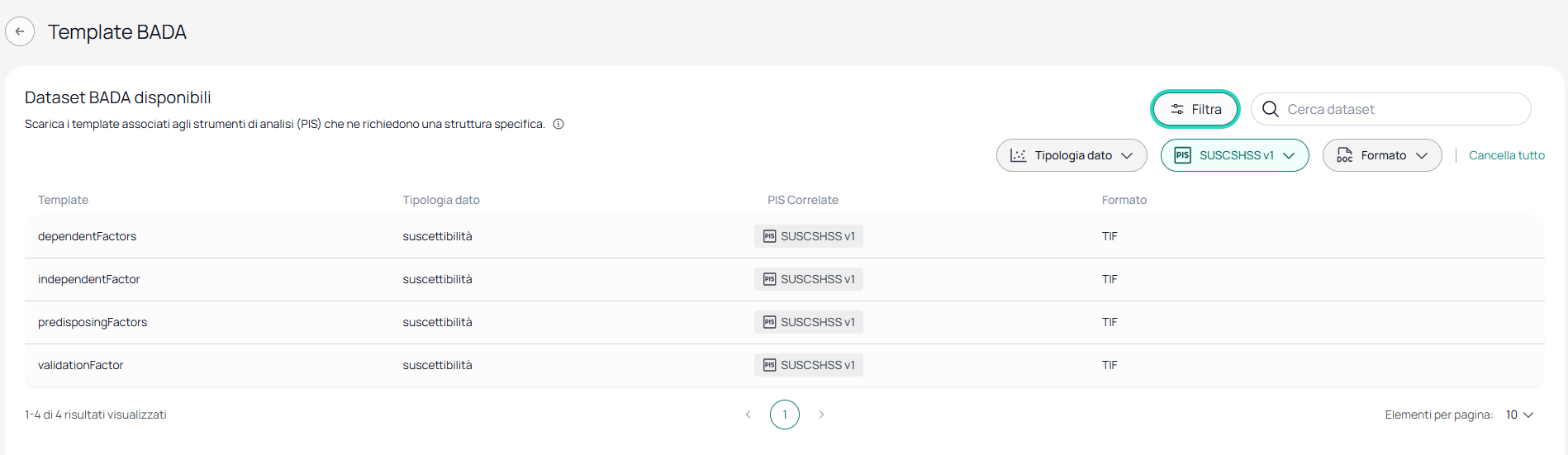

Vengono mostrati tutti i template della piattaforma. Individua quelli della SuscSHSS e scarica il template del dataset che ti interessa.
2. Caricare il file come BADA

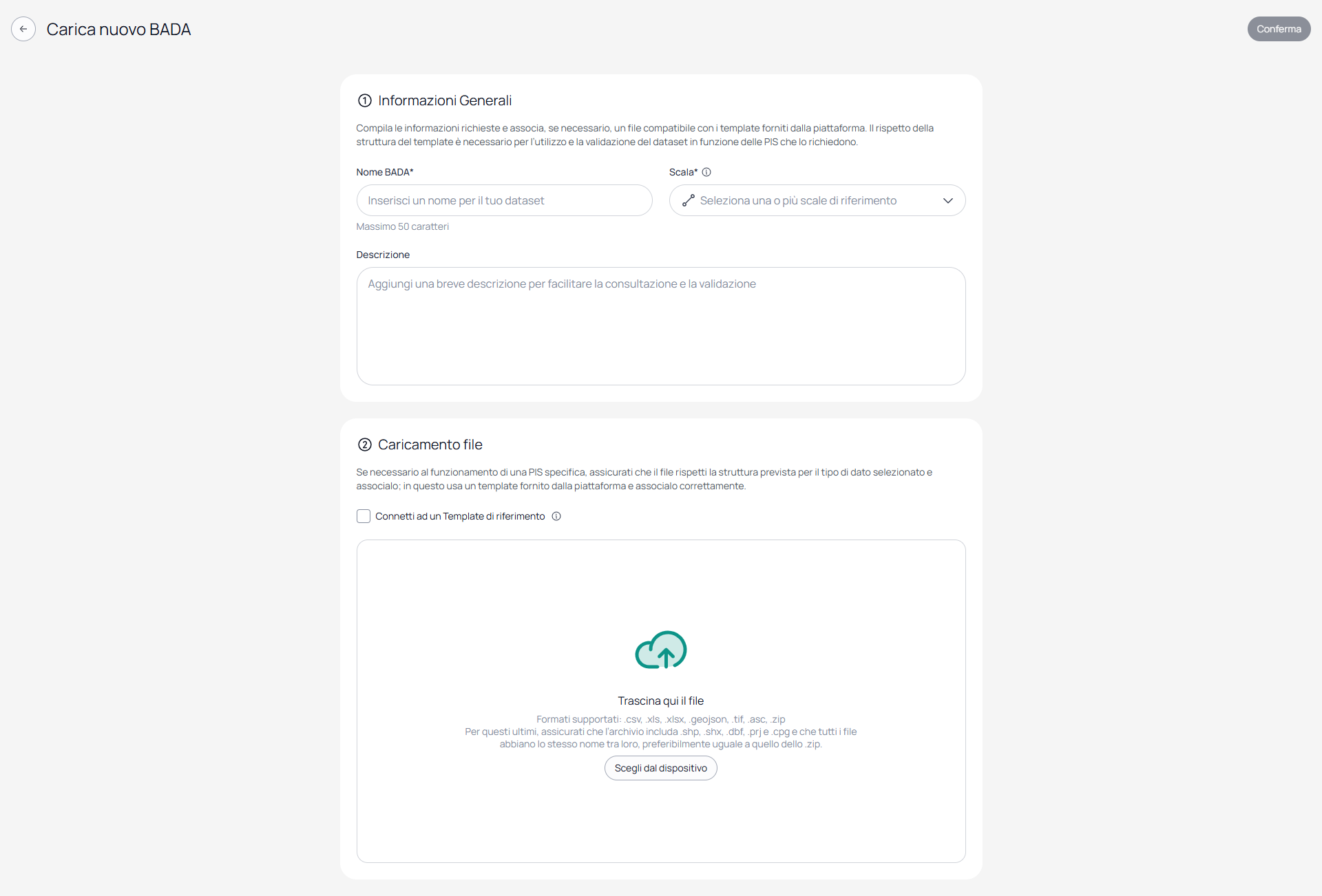

Dalla pagina principale Dataset, clicca Carica nuovo BADA e carica il file TIF nella sezione Caricamento file.
3. Connettere il template di riferimento

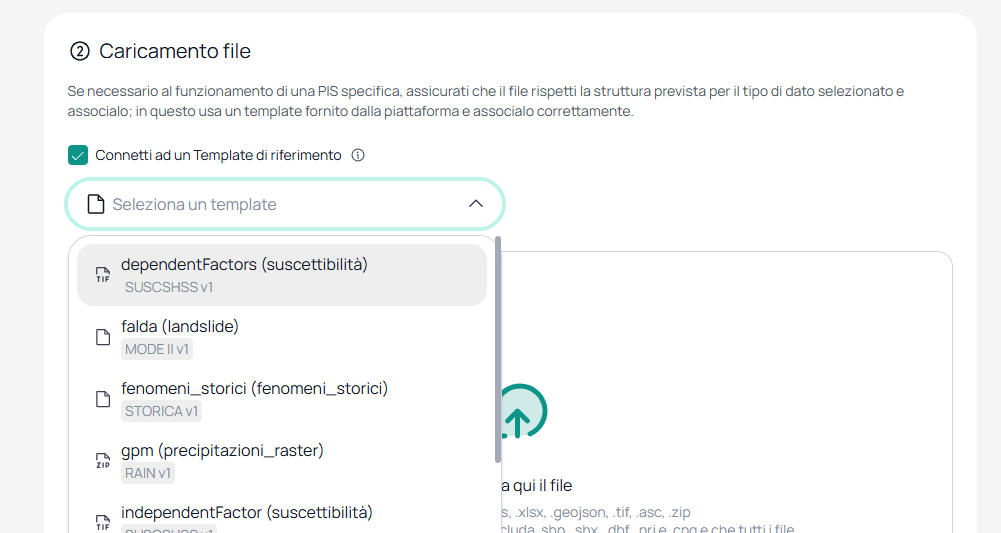

Nella sezione Caricamento file, spunta la casella Connetti ad un Template di riferimento e seleziona il template SuscSHSS corrispondente al dataset caricato (es. dependentFactors, predisposingFactors, …).
Clicca Conferma per completare il caricamento. La piattaforma valida il file rispetto al template selezionato e crea il BADA.
4. Associare il BADA al LabSit

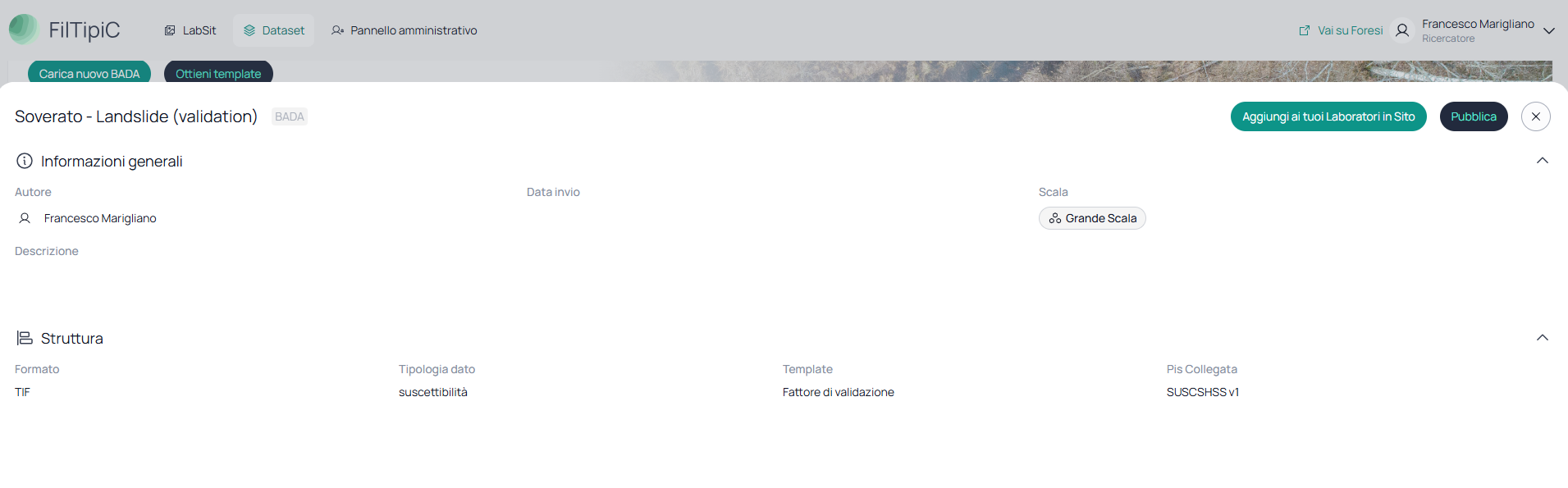

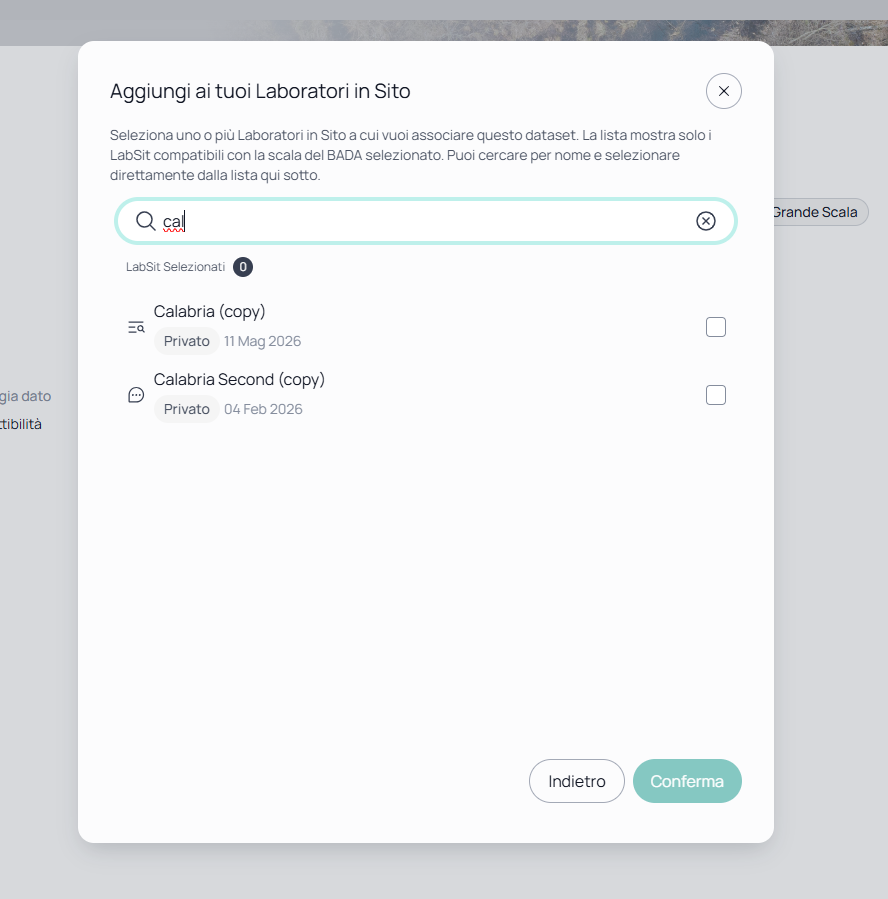

Dalla pagina di dettaglio del BADA appena creato, clicca Aggiungi ai tuoi Laboratori in Sito e seleziona il LabSit del sito di interesse.
Una volta completata l'associazione, i dataset saranno disponibili all'interno del LabSit e pronti per la configurazione della PIS.
