SuscSHSS — Configurazione della PIS
Dopo aver caricato i dataset e associato i BADA al LabSit (vedi Introduzione), è possibile configurare la PIS SuscSHSS per avviare il calcolo della mappa di suscettibilità.
Requisiti dei file raster
Tutti i dataset devono essere in formato GeoTIFF (.tif) a banda singola. La piattaforma riproietta e ricampiona automaticamente tutti i raster al sistema di riferimento e alla risoluzione dell'independentFactor, che funge da raster di riferimento per l'intero calcolo.
| Proprietà | Requisito |
|---|---|
| Formato | GeoTIFF (.tif) |
| Bande | 1 (banda singola) |
| CRS | Qualsiasi sistema proiettato (es. EPSG:32632, EPSG:32633); la piattaforma riproietta automaticamente |
| Risoluzione | Qualsiasi; la piattaforma ricampiona automaticamente al passo pixel dell'independentFactor |
| Tipo di dato | Qualsiasi tipo intero o float; per i fattori categoriali i valori devono essere interi |
| NoData | Consigliato; il valore dichiarato nel file viene riconosciuto e mascherato durante il calcolo |
Valori attesi per dataset
| Dataset | Valori attesi |
|---|---|
| independentFactor | Binario: 1 = presenza di frana, 0 (o NoData) = assenza |
| validationFactor | Binario: 1 = presenza di frana, 0 (o NoData) = assenza |
| predisposingFactors | Classi categoriali intere (es. classi di pendenza, litologia, esposizione) |
| dependentFactors | Classi categoriali intere (es. uso del suolo, tessitura del suolo) |
Non è necessario pre-allineare i raster tra loro. Se i file hanno estensioni, risoluzioni o proiezioni diverse, la piattaforma li allinea automaticamente all'independentFactor tramite ricampionamento nearest neighbor prima di avviare il calcolo.
Configurare la PIS

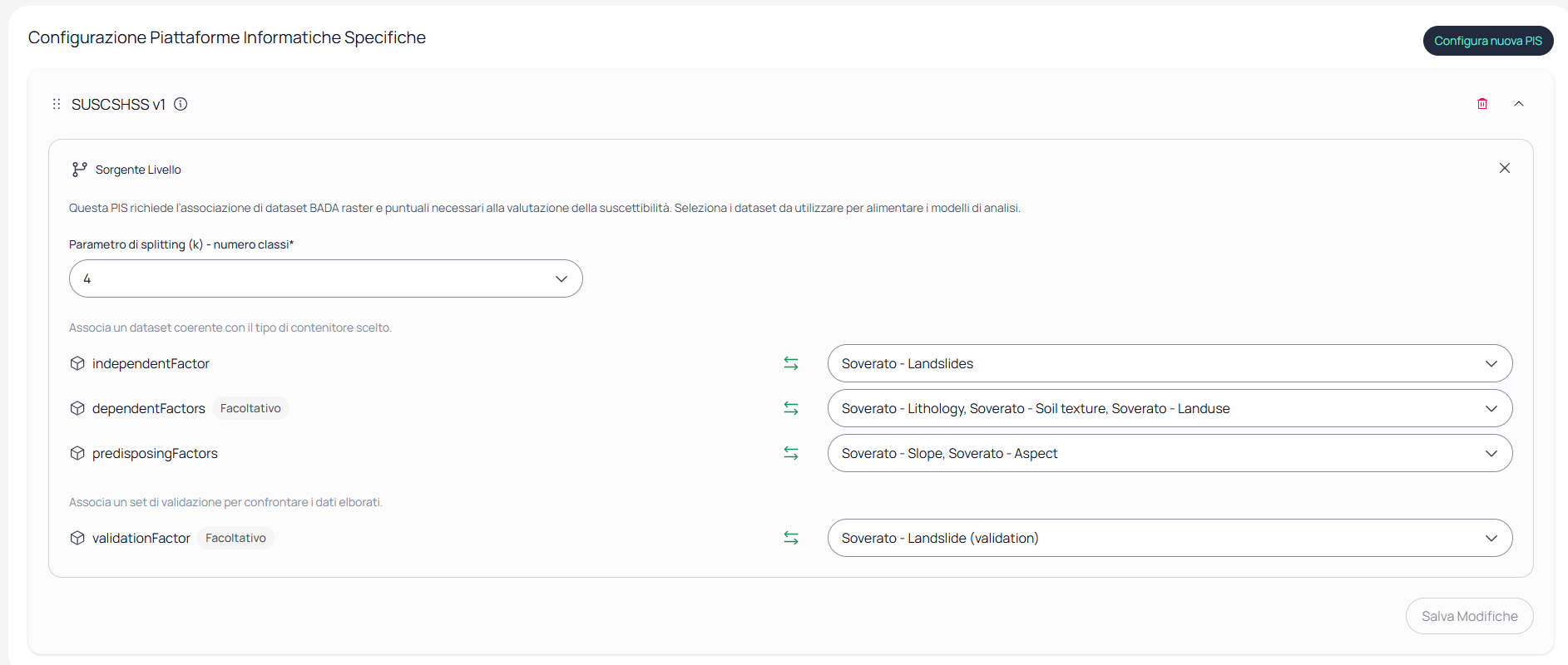

Apri il LabSit e vai alla scheda Configurazione BADA e PIS. Clicca Configura nuova PIS per aprire il form di configurazione.
Compila i campi selezionando per ciascun dataset il BADA corrispondente caricato nel LabSit.
Clicca Salva per avviare il calcolo. La piattaforma elabora i dati applicando il modello Frequency Ratio e genera la mappa di suscettibilità.

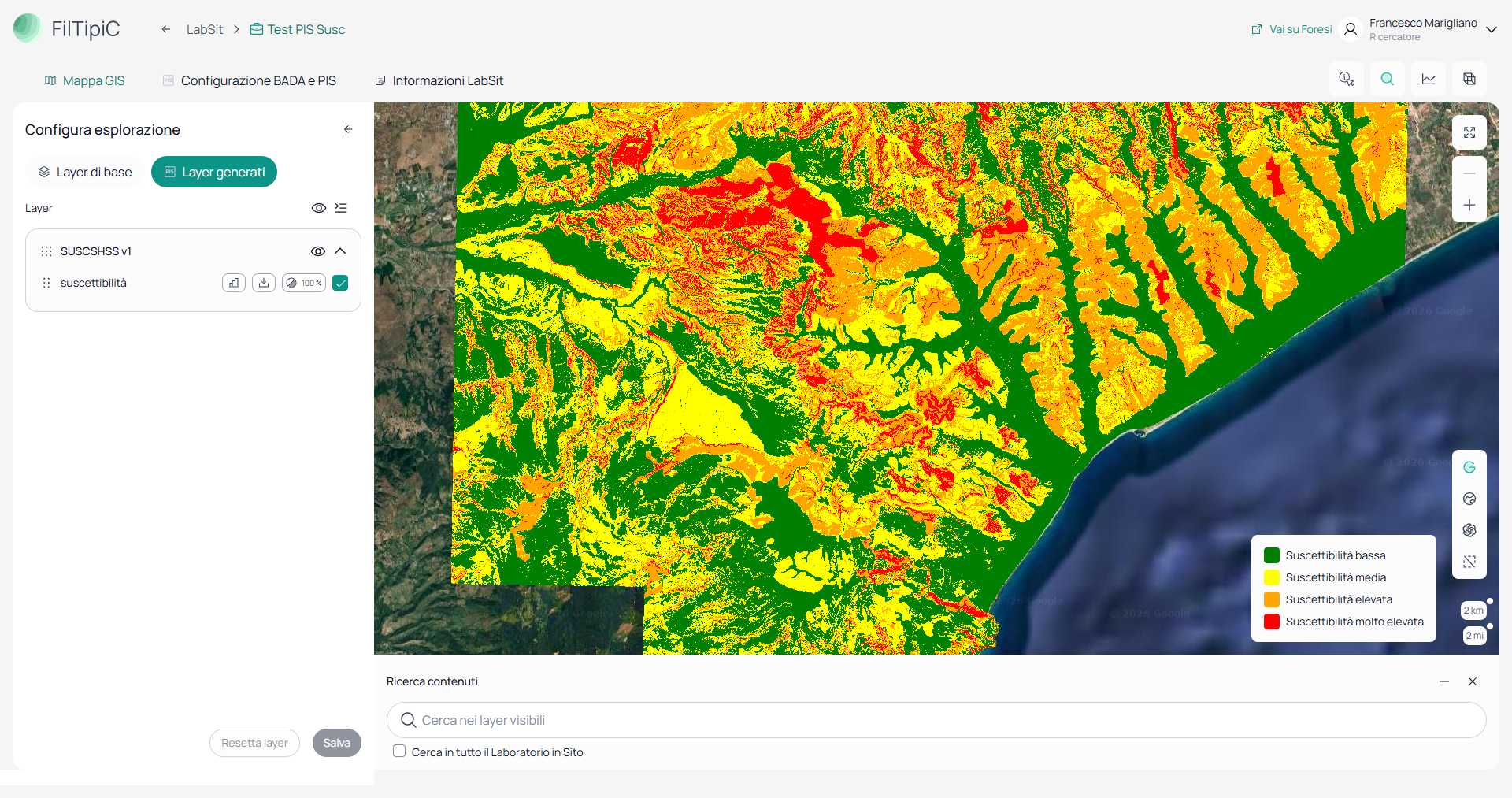

Mappa di suscettibilità
Al termine dell'elaborazione, il layer della mappa di suscettibilità è disponibile nella scheda Mappa GIS del LabSit.
Grafici di analisi
Accanto al layer generato è presente un'icona del grafico a barre. Cliccandola si accede a due grafici di sintesi.

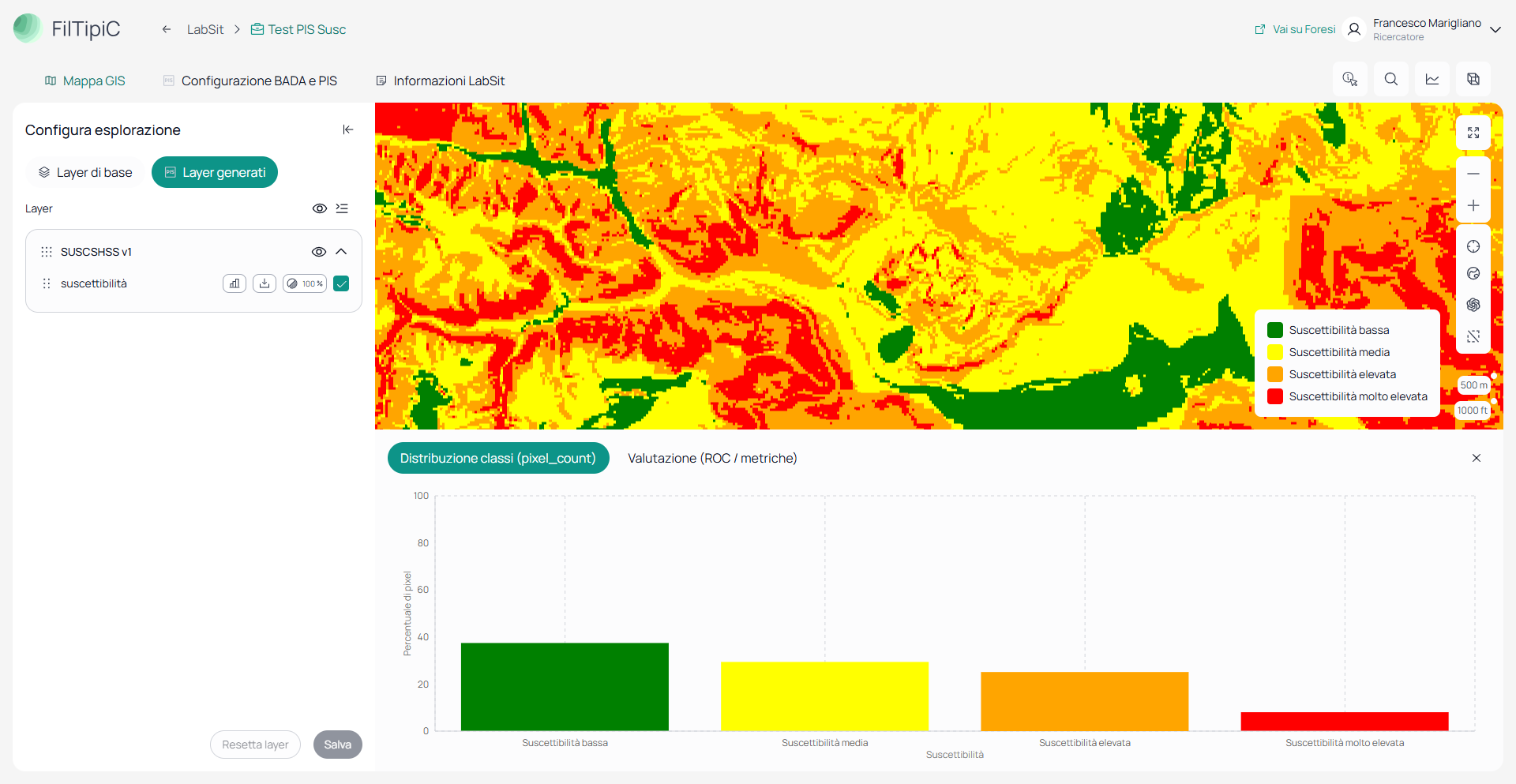

Distribuzione delle classi
Il primo grafico mostra la distribuzione delle classi di suscettibilità (pixel_count): per ogni classe viene indicato il numero di pixel appartenenti a quella fascia di suscettibilità, consentendo di valutare la ripartizione areale del territorio analizzato.

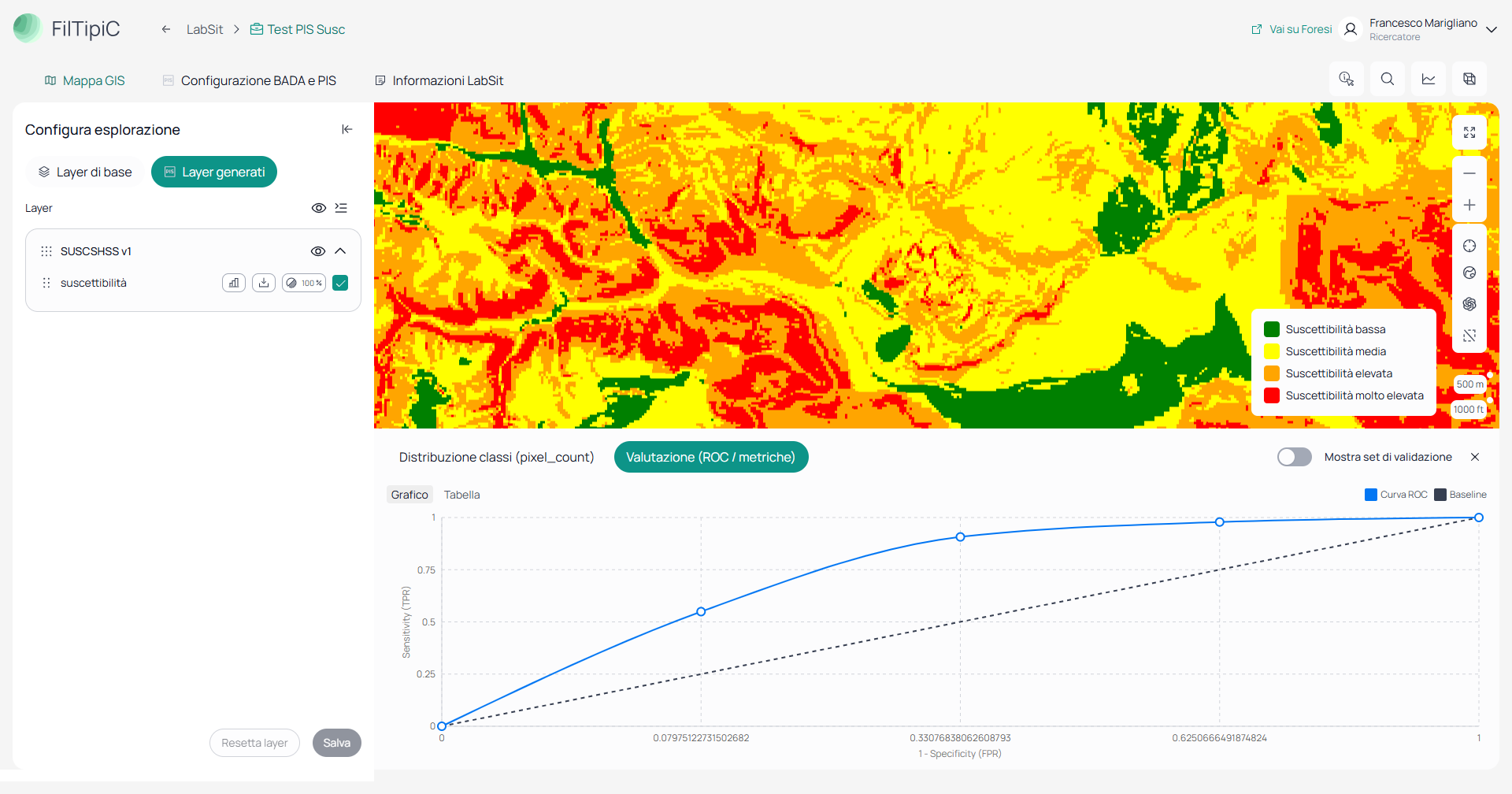

Curva ROC
Il secondo grafico mostra la curva ROC (Receiver Operating Characteristic), che misura la capacità predittiva del modello: la bontà del modello è proporzionale all'area sotto la curva (AUC).

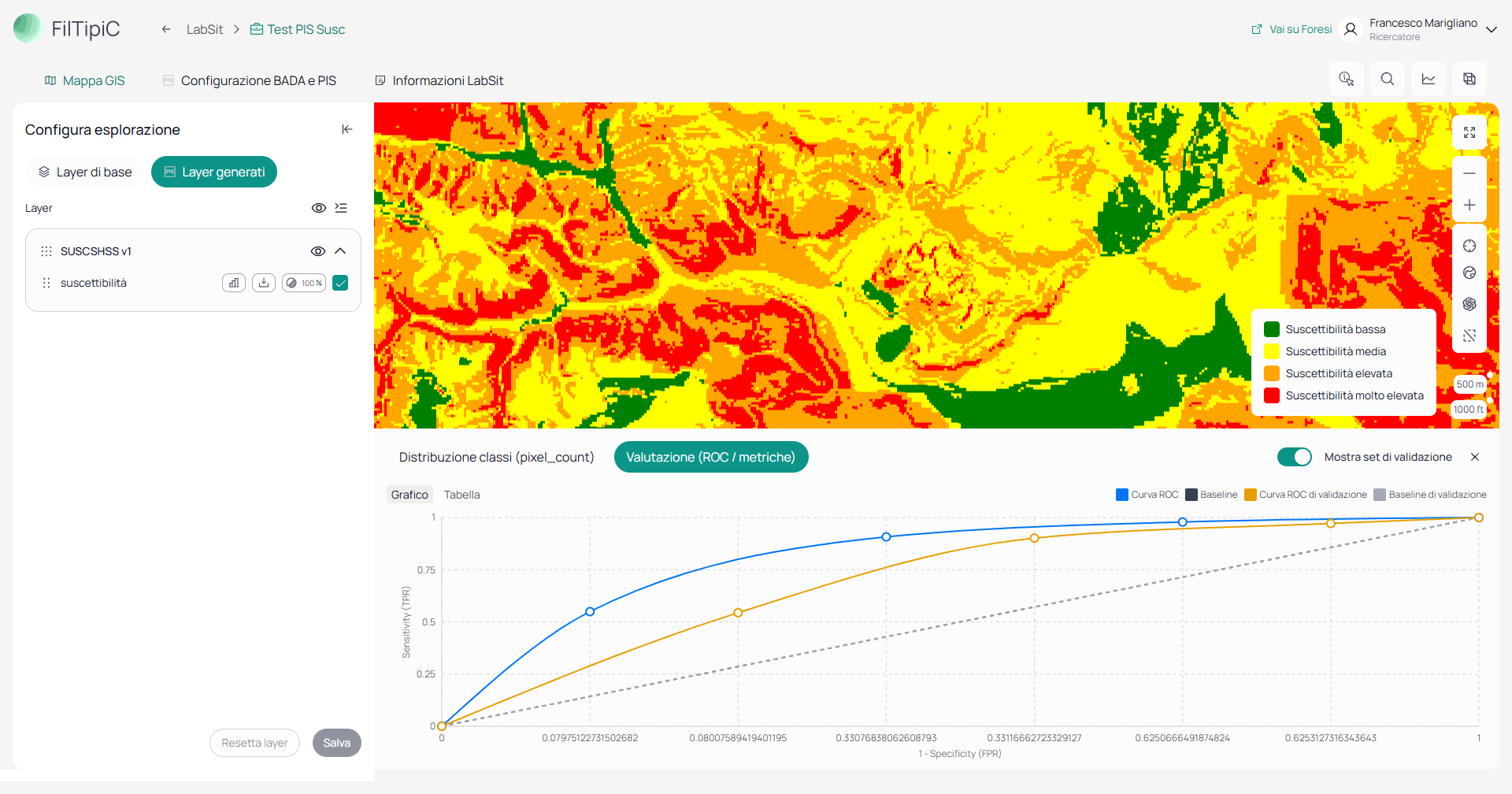

Confronto con il dataset di validazione
Se al LabSit è stato associato anche il BADA validationFactor, la piattaforma genera una seconda curva ROC calcolata sul set di validazione, consentendo di confrontare le prestazioni del modello tra il set di addestramento e quello di validazione.
