SMOG — Spostamenti Superficiali da Inclinometri (spo_sup_incl)
La componente spo_sup_incl raccoglie le misure di spostamento superficiale rilevate da inclinometri superficiali installati sul sito. Per ogni strumento vengono registrati nel tempo lo spostamento, la velocità istantanea, la velocità media e l'accelerazione, consentendo di monitorare l'evoluzione cinematica del versante.
Struttura del file
La spo_sup_incl è una componente articolata in due sezioni:
- Misuratori — anagrafica e georeferenziazione degli inclinometri superficiali
- Misure — serie temporale degli spostamenti per ciascuno strumento

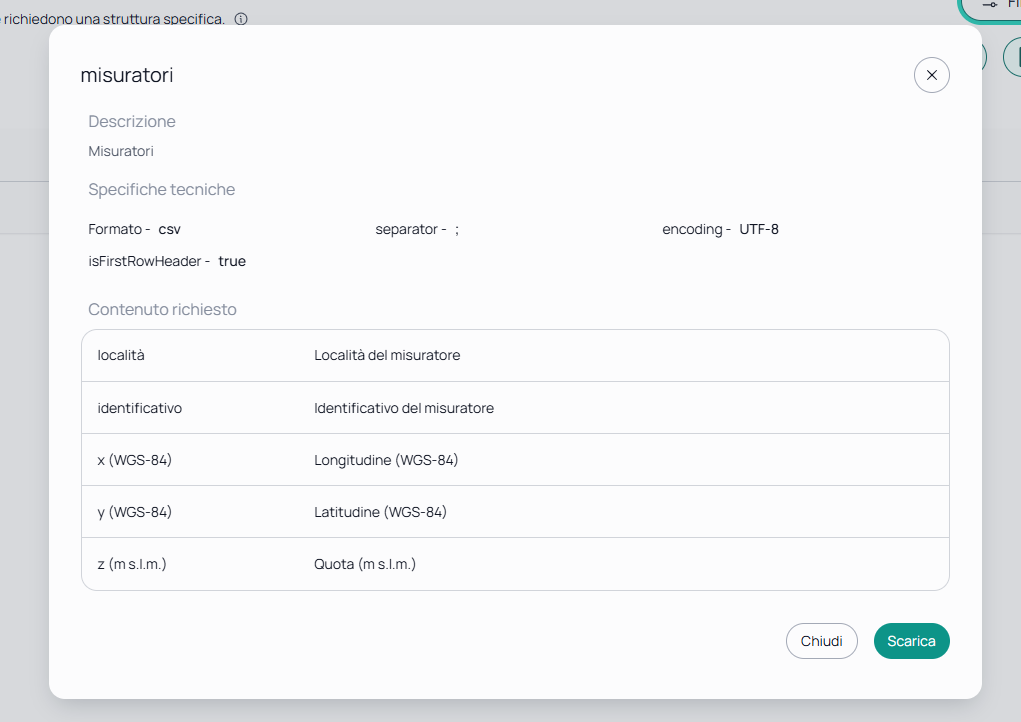

Sezione Misuratori
| Colonna | Contenuto |
|---|---|
località | Località del misuratore |
identificativo | Identificativo del misuratore |
x (WGS-84) | Longitudine (WGS-84) |
y (WGS-84) | Latitudine (WGS-84) |
z (m s.l.m.) | Quota (m s.l.m.) |

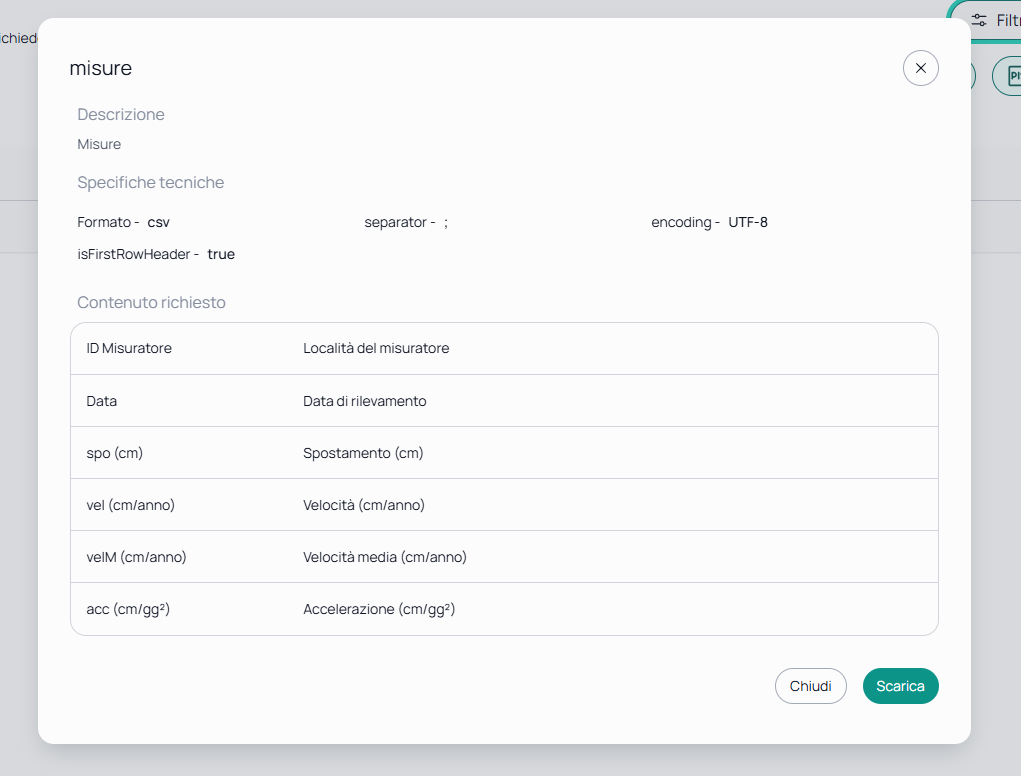

Sezione Misure
| Colonna | Contenuto |
|---|---|
ID Misuratore | Identificativo del misuratore (deve corrispondere a quello della sezione Misuratori) |
Data | Data di rilevamento |
spo (cm) | Spostamento (cm) |
vel (cm/anno) | Velocità (cm/anno) |
velM (cm/anno) | Velocità media (cm/anno) |
acc (cm/gg²) | Accelerazione (cm/gg²) |
Procedura di caricamento
1. Scaricare e compilare il template
Segui la procedura generale SMOG per scaricare i template di spo_sup_incl e compilarli con i dati degli strumenti e delle misure.
2. Caricare il BADA e associarlo al LabSit
Segui i passi 2–4 della procedura generale SMOG: carica i file come BADA, connettili al template spo_sup_incl e associali al LabSit del sito di interesse.
3. Configurare la PIS SMOG nel LabSit

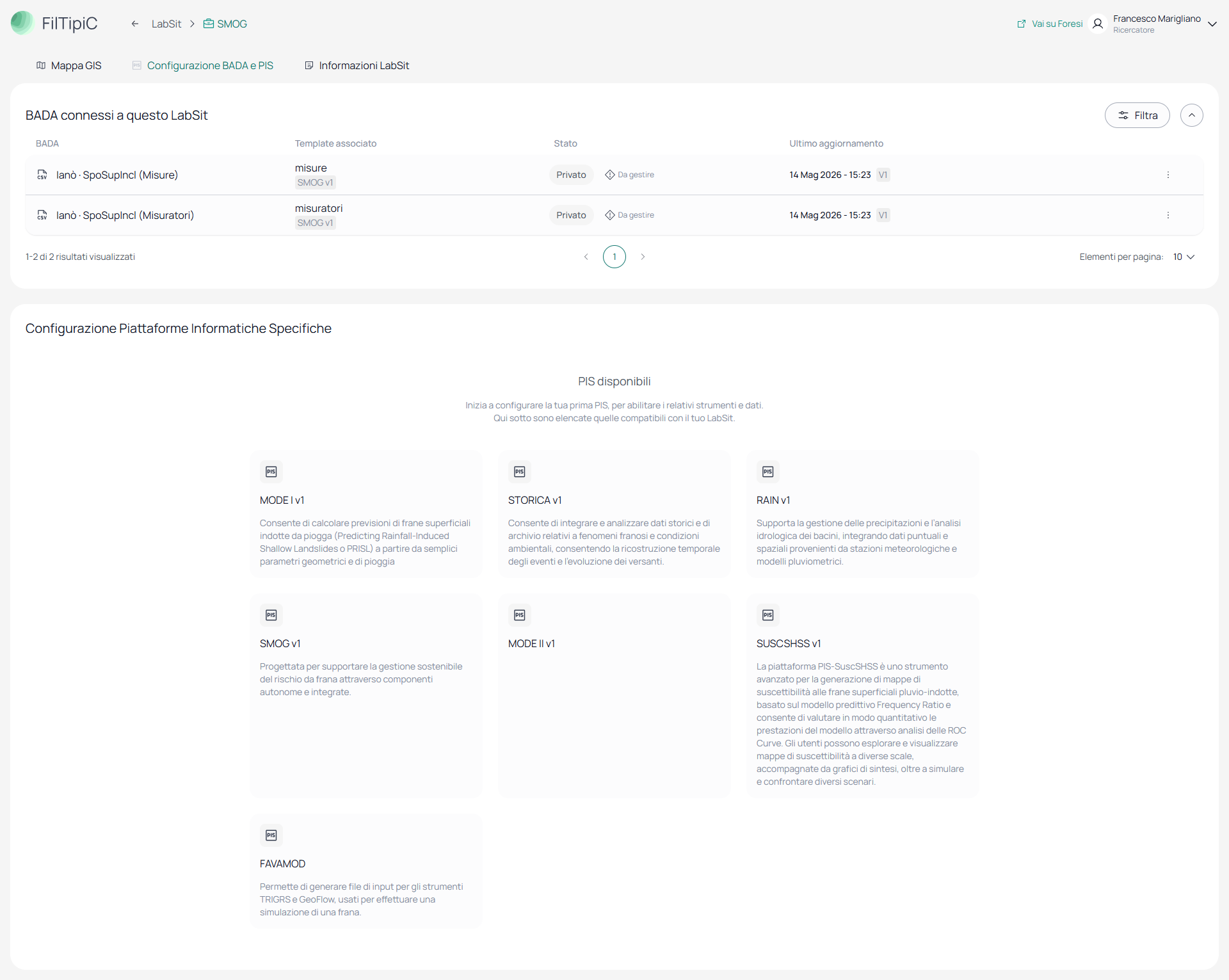

Apri il LabSit e vai alla scheda Configurazione BADA e PIS.

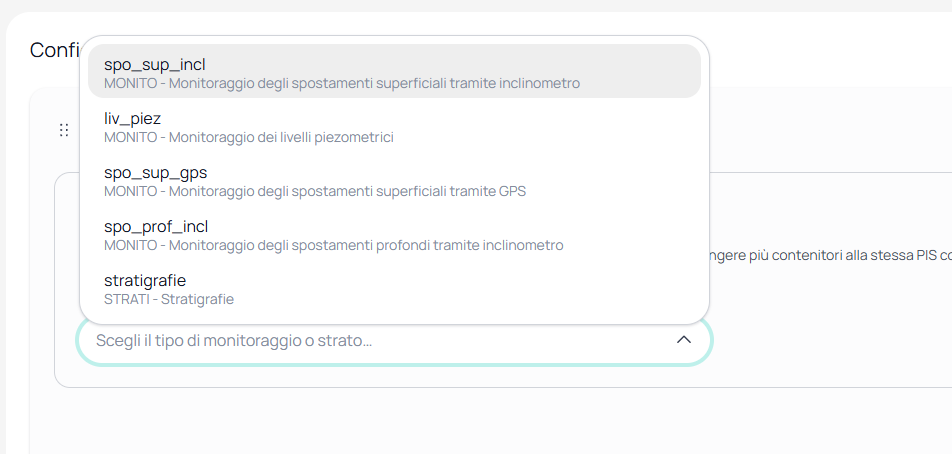

Clicca la card SMOG v1 nella sezione Configurazione Piattaforme Informatiche Specifiche. Dal menu a tendina Scegli il tipo di monitoraggio o strato, seleziona spo_sup_incl.

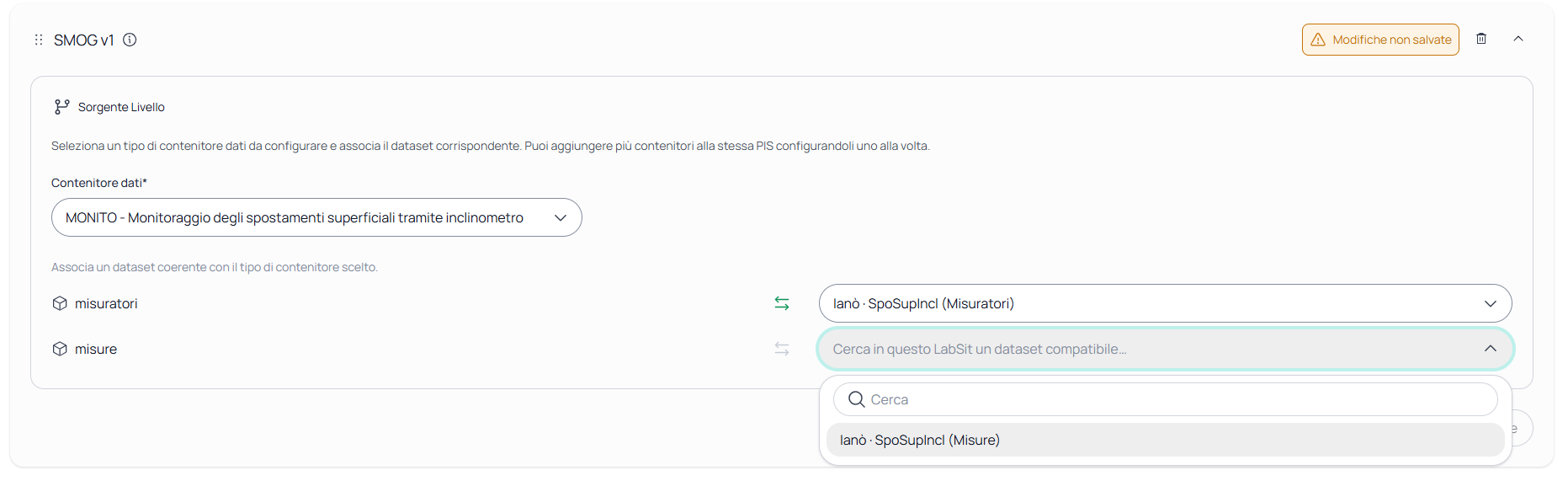

Cerca e seleziona il BADA contenente i dati degli inclinometri dal campo Cerca in questo LabSit un dataset compatibile.

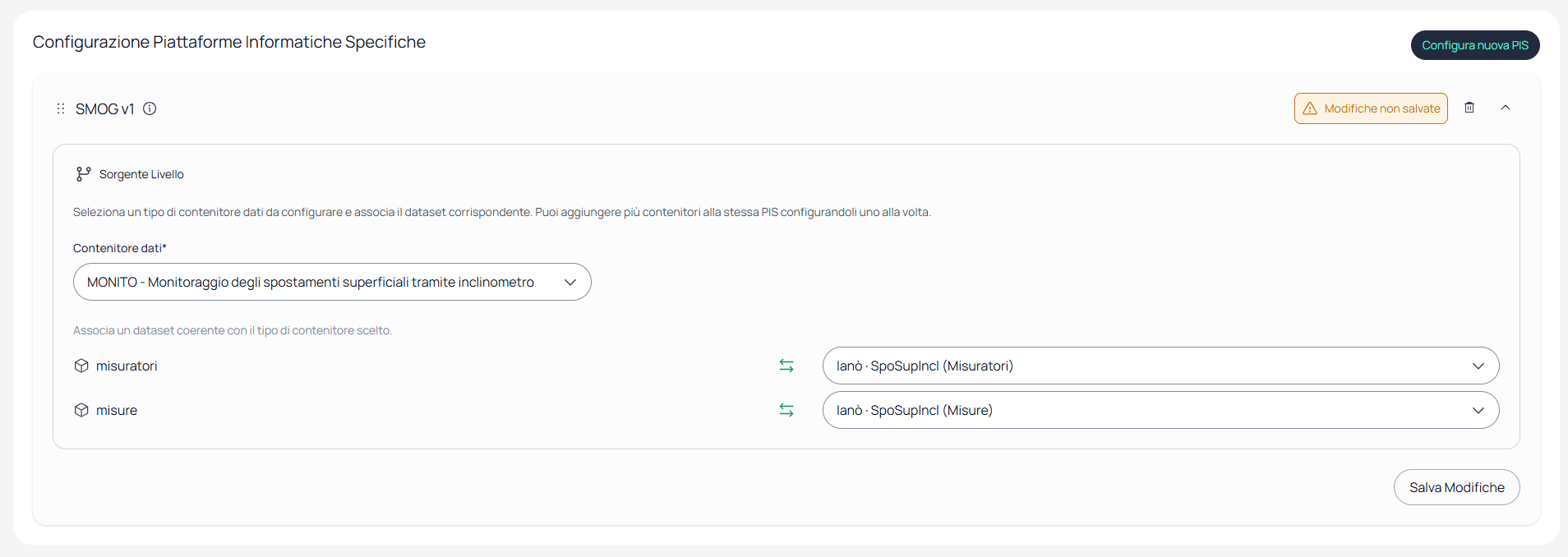

Clicca Salva per confermare la configurazione.
4. Consultare i dati nella Mappa GIS

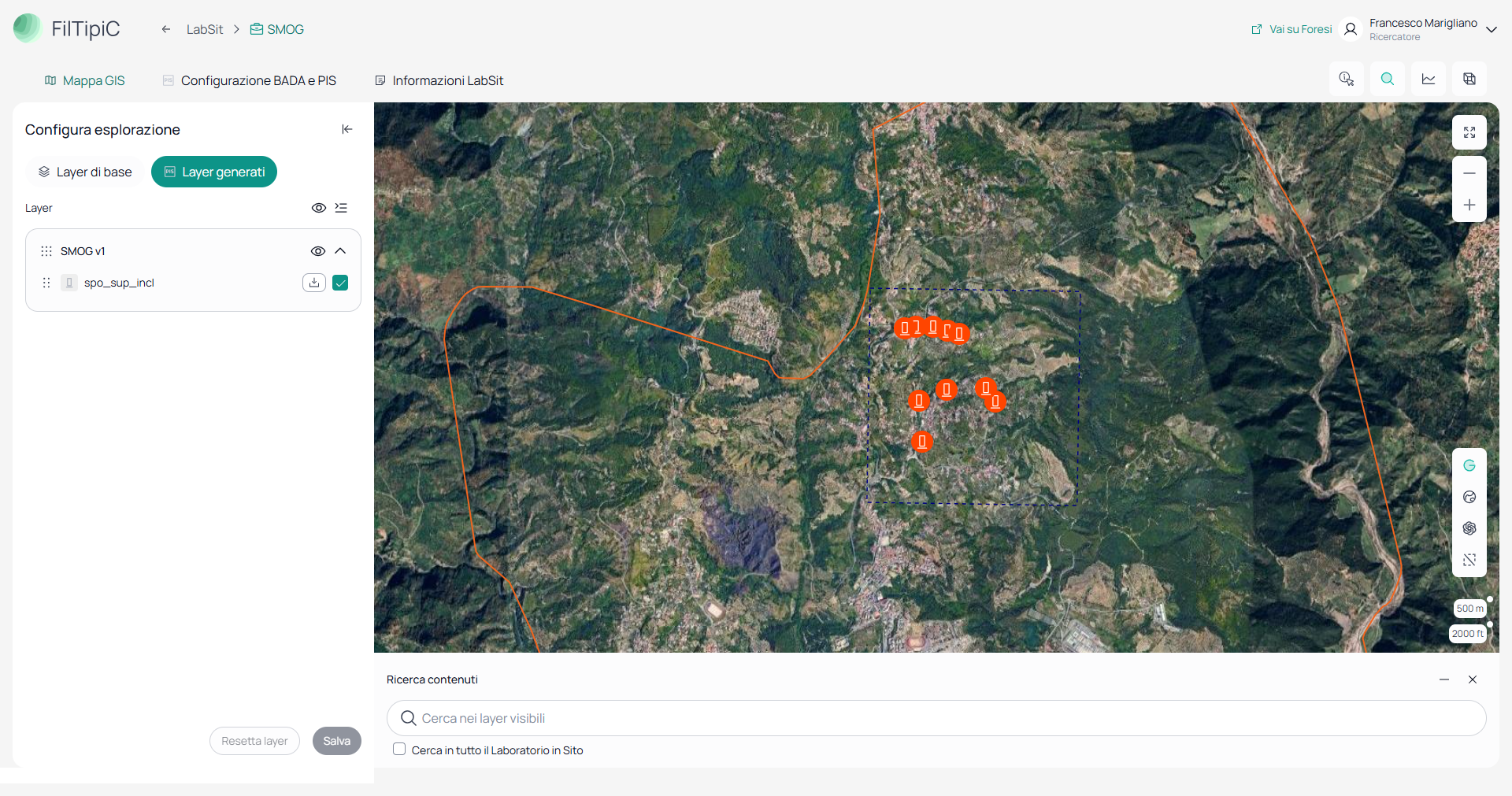

Vai alla scheda Mappa GIS, seleziona Layer generati e attiva il layer spo_sup_incl nel gruppo SMOG v1.
La mappa mostra gli inclinometri superficiali georeferenziati. Clicca su uno strumento per aprire il pannello di analisi.
5. Analizzare gli spostamenti
Il pannello di uno strumento si divide in due schede principali: Velocità e Accelerazioni.

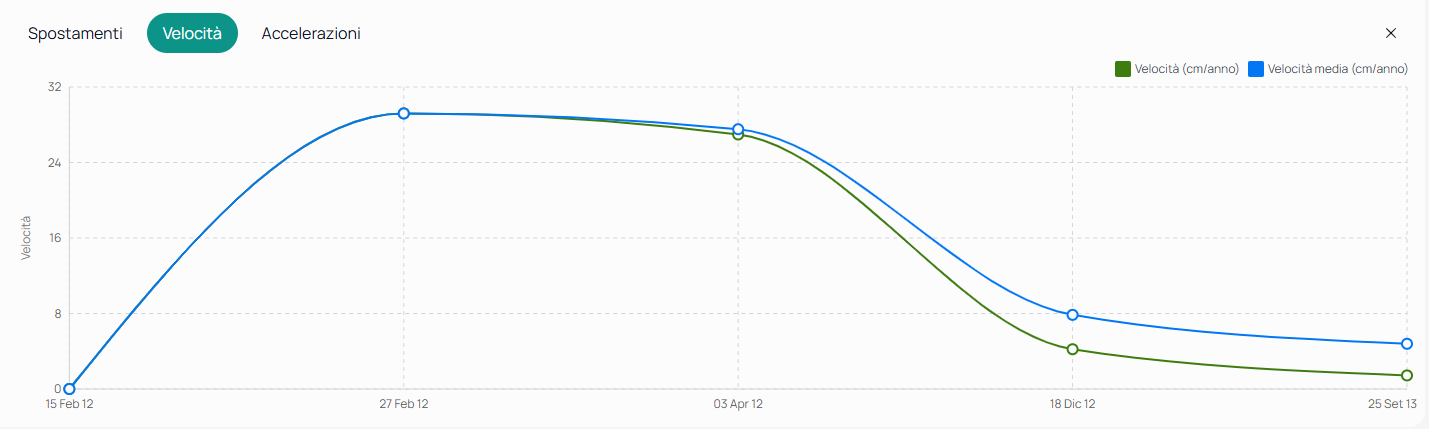

Scheda Velocità — grafico temporale della velocità istantanea e della velocità media di spostamento:

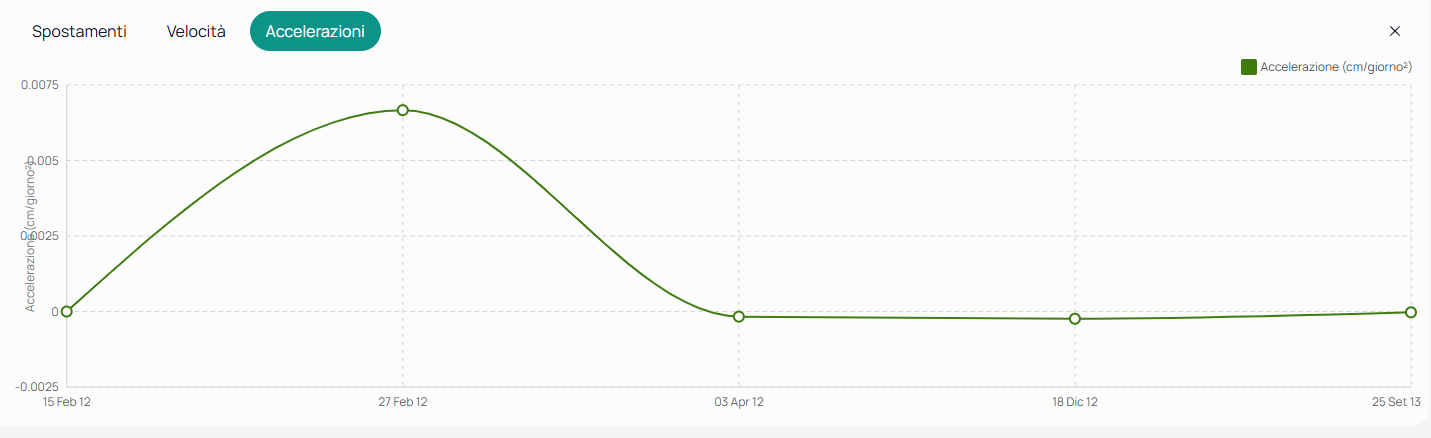

Scheda Accelerazioni — grafico temporale dell'accelerazione calcolata per lo strumento.

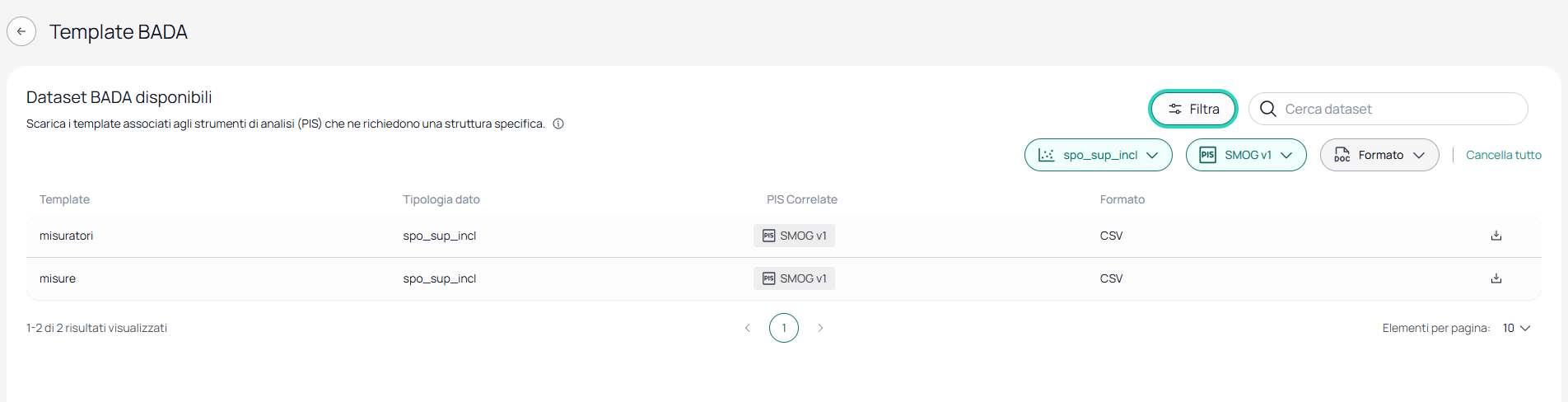

Per consultare la lista completa degli strumenti e le relative misure in formato tabulare, vai alla pagina di elenco dei template e filtra la tipologia di dato spo_sup_incl:
Troubleshooting
Il file viene rifiutato — verifica che il file rispetti la struttura del template (fogli/sezioni Misuratori e Misure) e che il separatore CSV sia ; se usi il formato testo.
Uno strumento non compare sulla mappa — controlla che le colonne longitudine e latitudine siano valorizzate in EPSG:4326 e che l'identificativo dello strumento nelle Misure corrisponda esattamente a quello della sezione Misuratori.
Il grafico non mostra dati — verifica che le date nella sezione Misure siano in un formato riconosciuto (es. gg/mm/aaaa) e che i valori numerici usino il punto come separatore decimale.
