SMOG — Spostamenti Superficiali da GPS (spo_sup_gps)
La componente spo_sup_gps raccoglie le misure di spostamento superficiale rilevate da stazioni GPS installate sul sito. Per ogni stazione vengono registrate le componenti di spostamento assoluto (risultante, nord, est, verticale) nel tempo, correlabili con i dati pluviometrici del periodo.
Struttura del file
La spo_sup_gps è una componente articolata in tre sezioni:
- Misuratori — anagrafica e georeferenziazione delle stazioni GPS
- Misure — serie temporale degli spostamenti per ciascuna stazione
- Piogge — dati pluviometrici giornalieri associati al sito

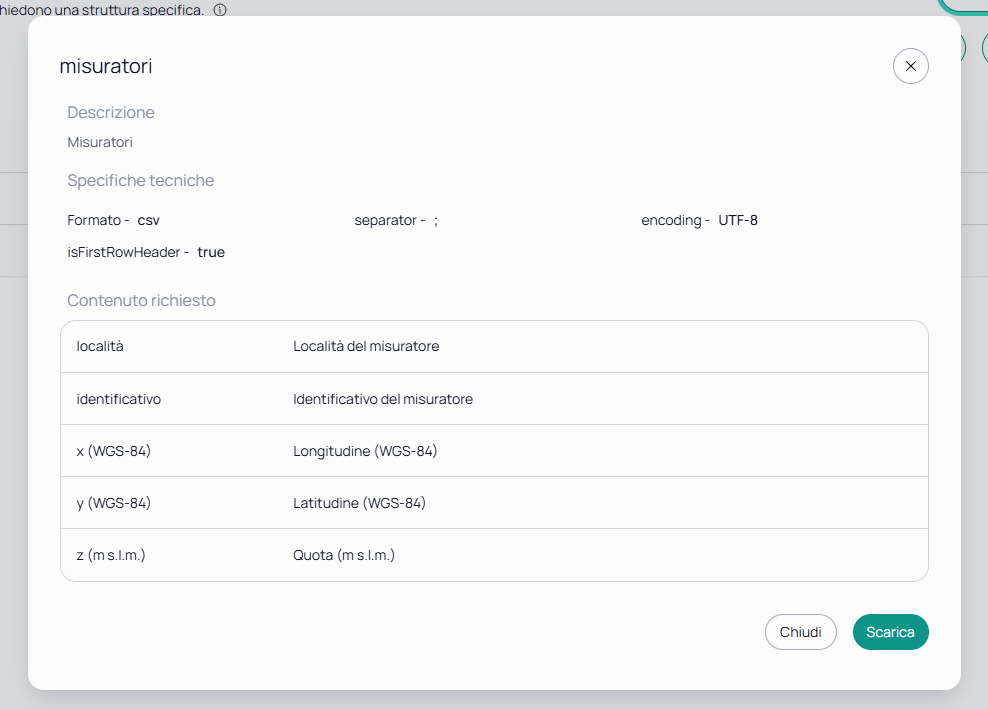

Sezione Misuratori
| Colonna | Contenuto |
|---|---|
località | Località del misuratore |
identificativo | Identificativo del misuratore |
x (WGS-84) | Longitudine (WGS-84) |
y (WGS-84) | Latitudine (WGS-84) |
z (m s.l.m.) | Quota (m s.l.m.) |

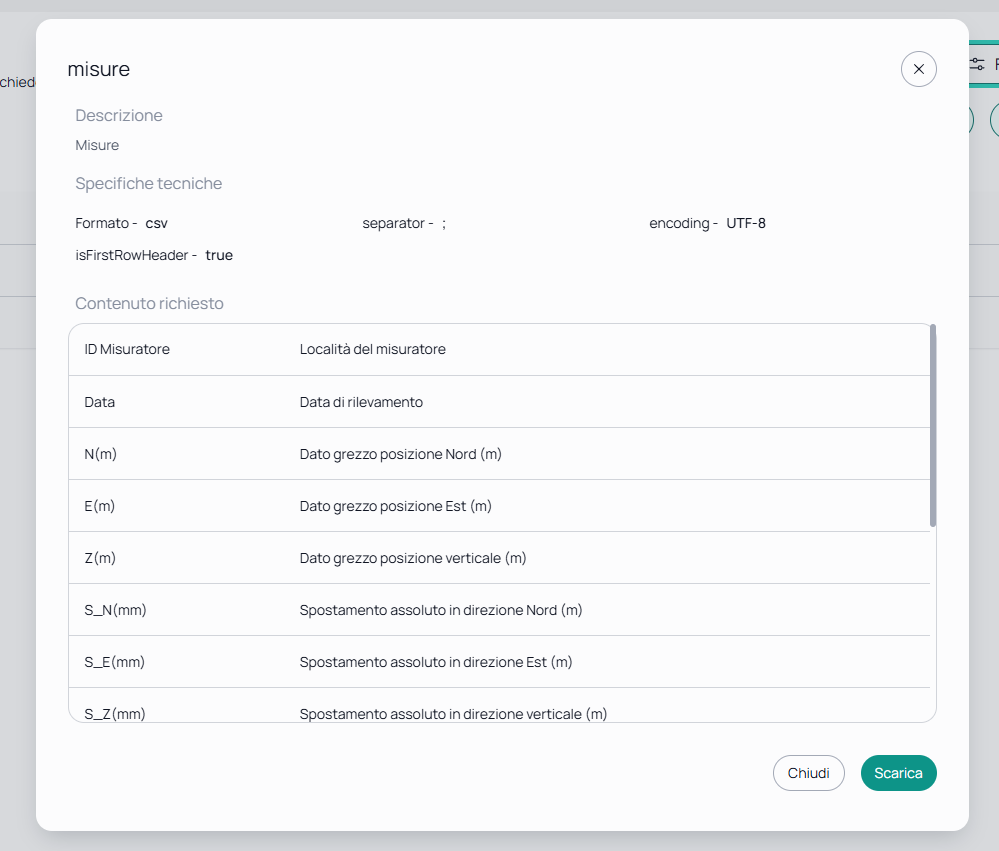

Sezione Misure
| Colonna | Contenuto |
|---|---|
ID Misuratore | Identificativo del misuratore (deve corrispondere a quello della sezione Misuratori) |
Data | Data di rilevamento |
N(m) | Dato grezzo posizione Nord (m) |
E(m) | Dato grezzo posizione Est (m) |
Z(m) | Dato grezzo posizione verticale (m) |
S_N(mm) | Spostamento assoluto in direzione Nord (mm) |
S_E(mm) | Spostamento assoluto in direzione Est (mm) |
S_Z(mm) | Spostamento assoluto in direzione verticale (mm) |
S(mm) | Spostamento assoluto (mm) |
Delta_N(mm) | Spostamento relativo in direzione Nord (mm) |
Delta_E(mm) | Spostamento relativo in direzione Est (mm) |
Delta_Z(mm) | Spostamento relativo in direzione verticale (mm) |
Delta_S(mm) | Spostamento relativo (mm) |
V_S(mm/gg) | Velocità spostamento (mm/gg) |
V_Z(mm/gg) | Velocità spostamento verticale (mm/gg) |

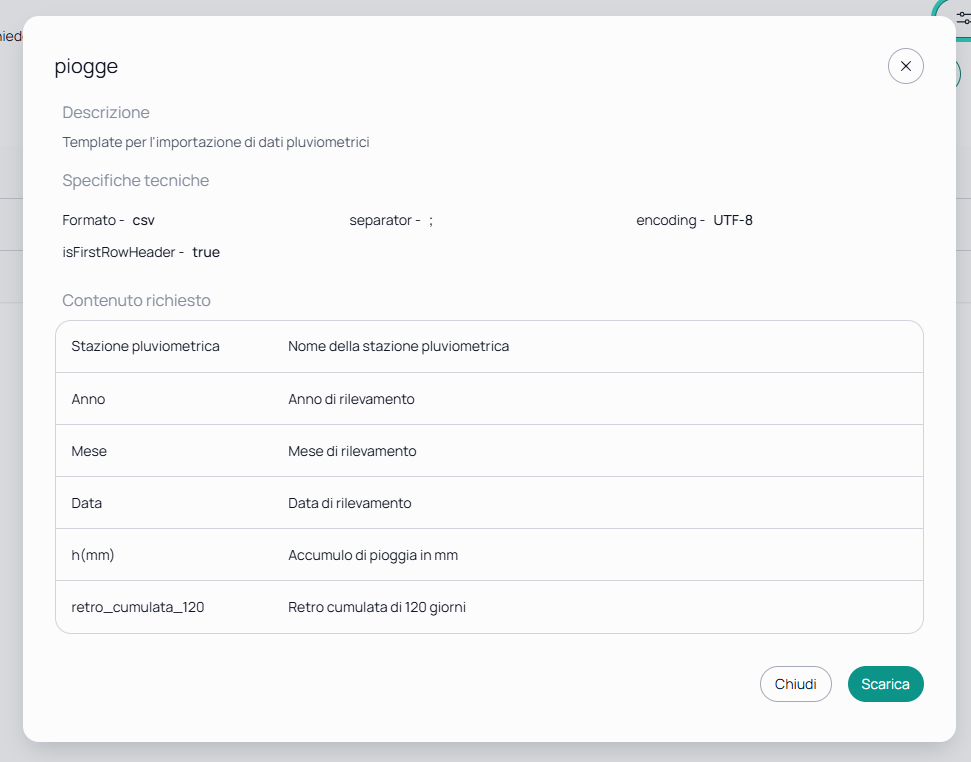

Sezione Piogge
| Colonna | Contenuto |
|---|---|
Stazione pluviometrica | Nome della stazione pluviometrica |
Anno | Anno di rilevamento |
Mese | Mese di rilevamento |
Data | Data di rilevamento |
h(mm) | Accumulo di pioggia (mm) |
retro_cumulata_120 | Retro cumulata di 120 giorni |
Procedura di caricamento
1. Scaricare e compilare il template
Segui la procedura generale SMOG per scaricare i template di spo_sup_gps e compilarli con i dati delle stazioni e delle misure.
2. Caricare il BADA e associarlo al LabSit
Segui i passi 2–4 della procedura generale SMOG: carica i file come BADA, connettili al template spo_sup_gps e associali al LabSit del sito di interesse.
3. Configurare la PIS SMOG nel LabSit

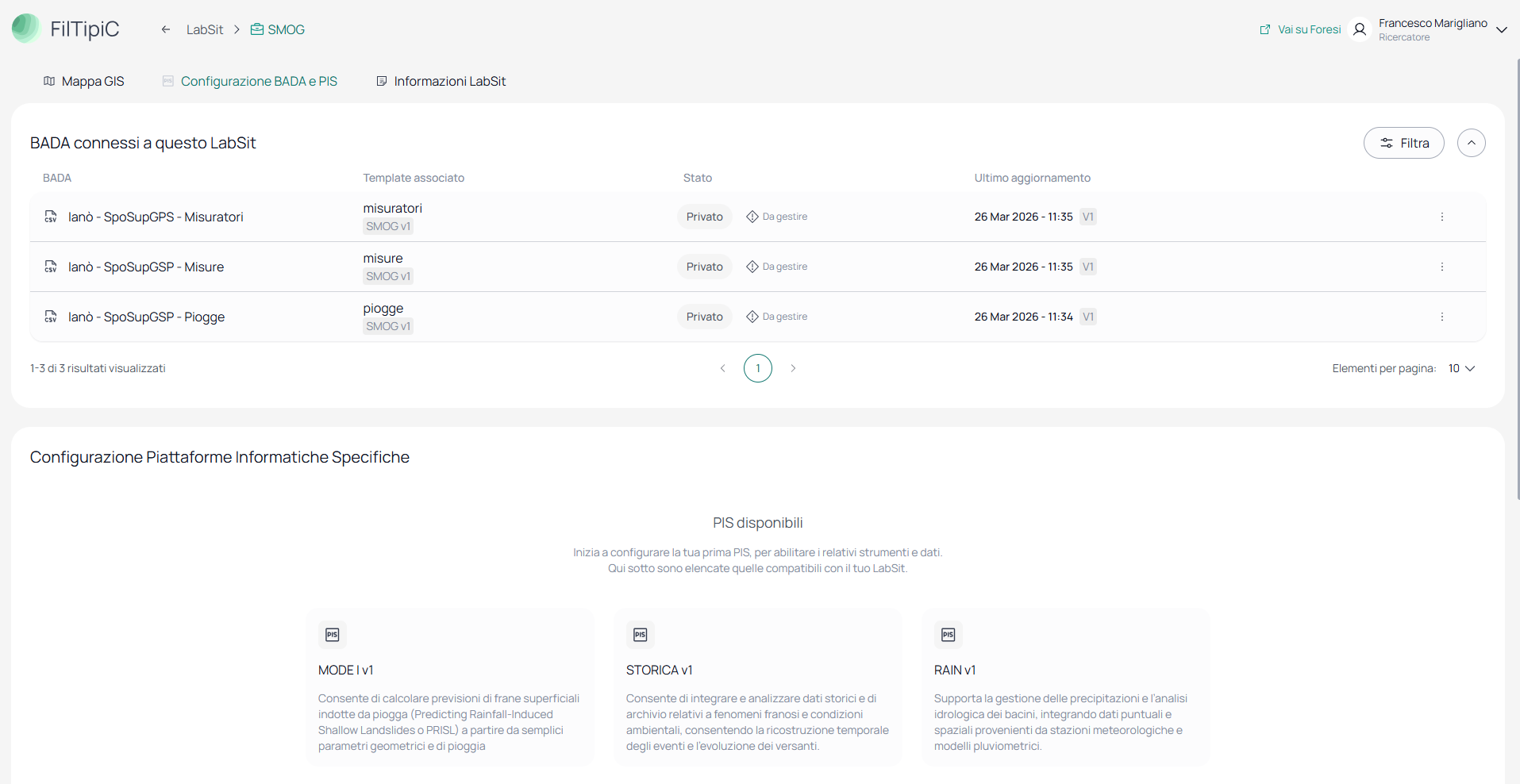

Apri il LabSit e vai alla scheda Configurazione BADA e PIS.

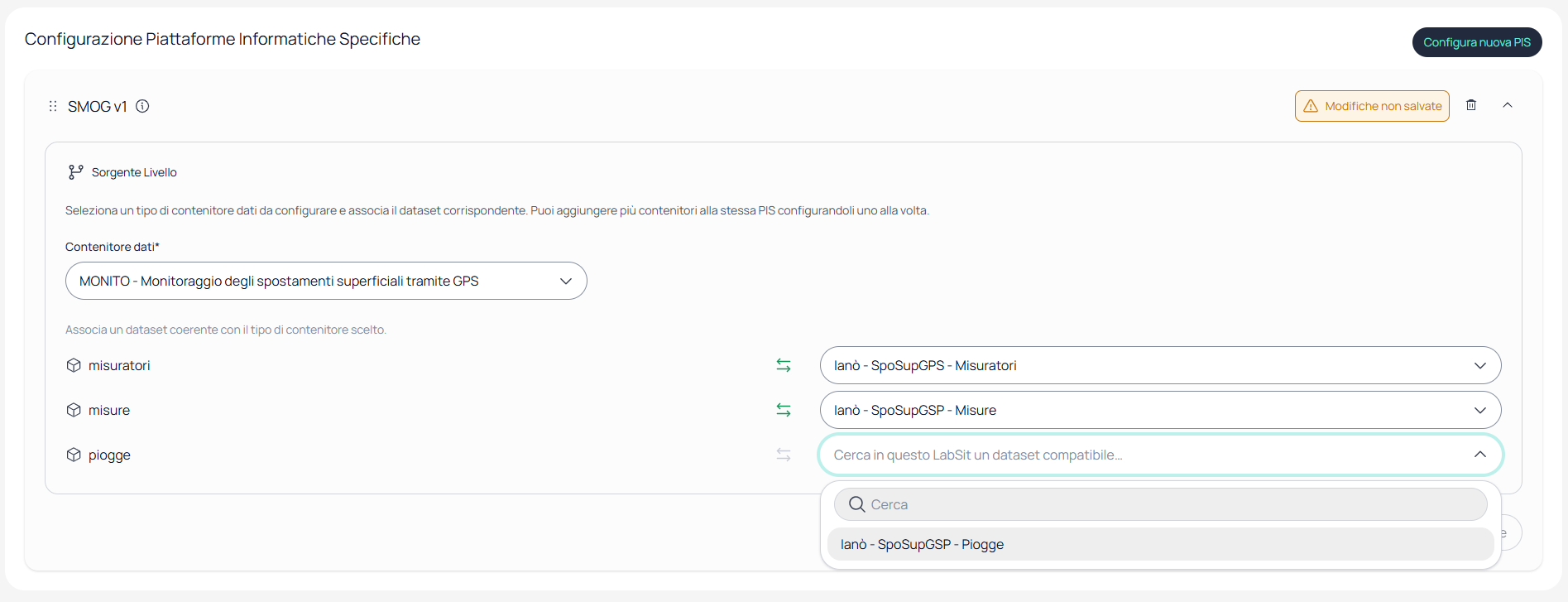

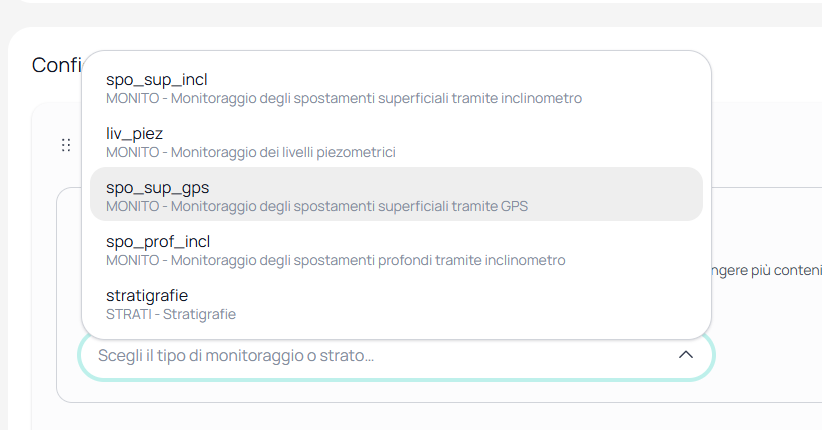

Clicca la card SMOG v1 nella sezione Configurazione Piattaforme Informatiche Specifiche. Dal menu a tendina Scegli il tipo di monitoraggio o strato, seleziona spo_sup_gps.
Cerca e seleziona il BADA contenente i dati GPS dal campo Cerca in questo LabSit un dataset compatibile, poi clicca Salva.
4. Consultare i dati nella Mappa GIS

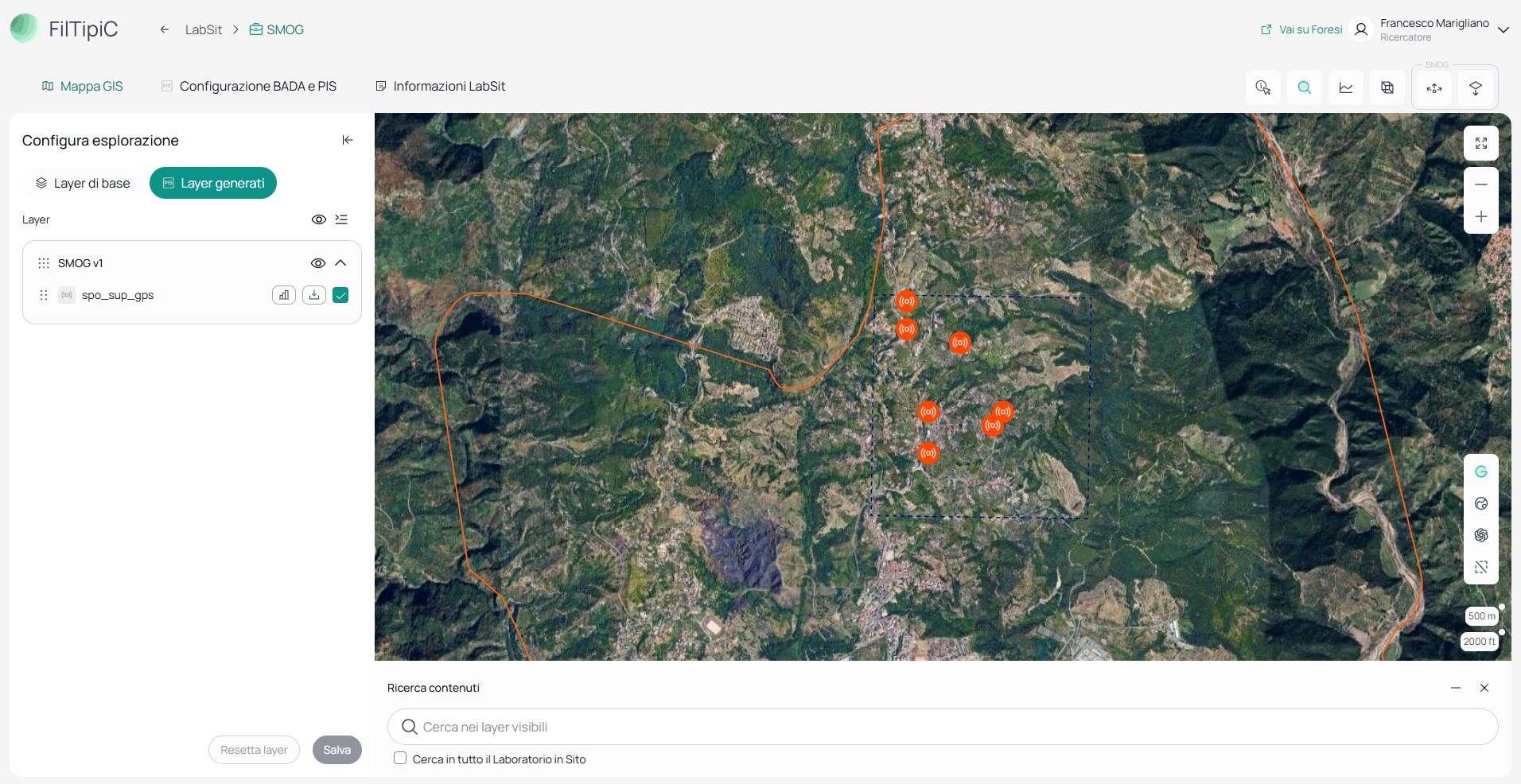

Vai alla scheda Mappa GIS, seleziona Layer generati e attiva il layer spo_sup_gps nel gruppo SMOG v1.
La mappa mostra le stazioni GPS georeferenziate con l'icona a onde radio. Clicca su una stazione per aprire il pannello di analisi.
5. Analizzare gli spostamenti
Il pannello di una stazione si divide in due schede principali: Spostamenti Assoluti e Velocità.

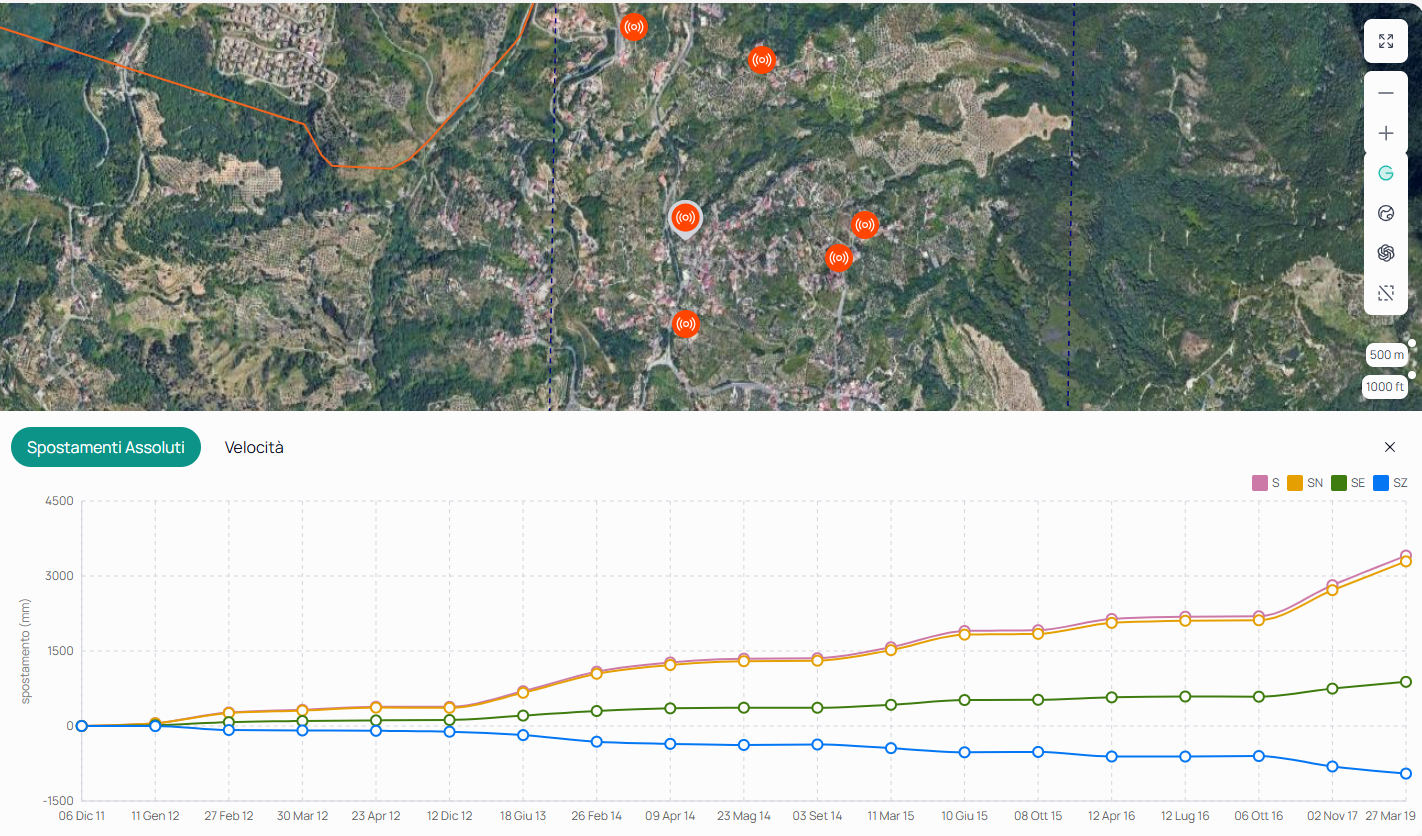

Scheda Spostamenti Assoluti — grafico temporale delle quattro componenti di spostamento:
| Serie | Significato |
|---|---|
| S | Spostamento risultante (mm) |
| SN | Componente nord (mm) |
| SE | Componente est (mm) |
| SZ | Componente verticale (mm) |

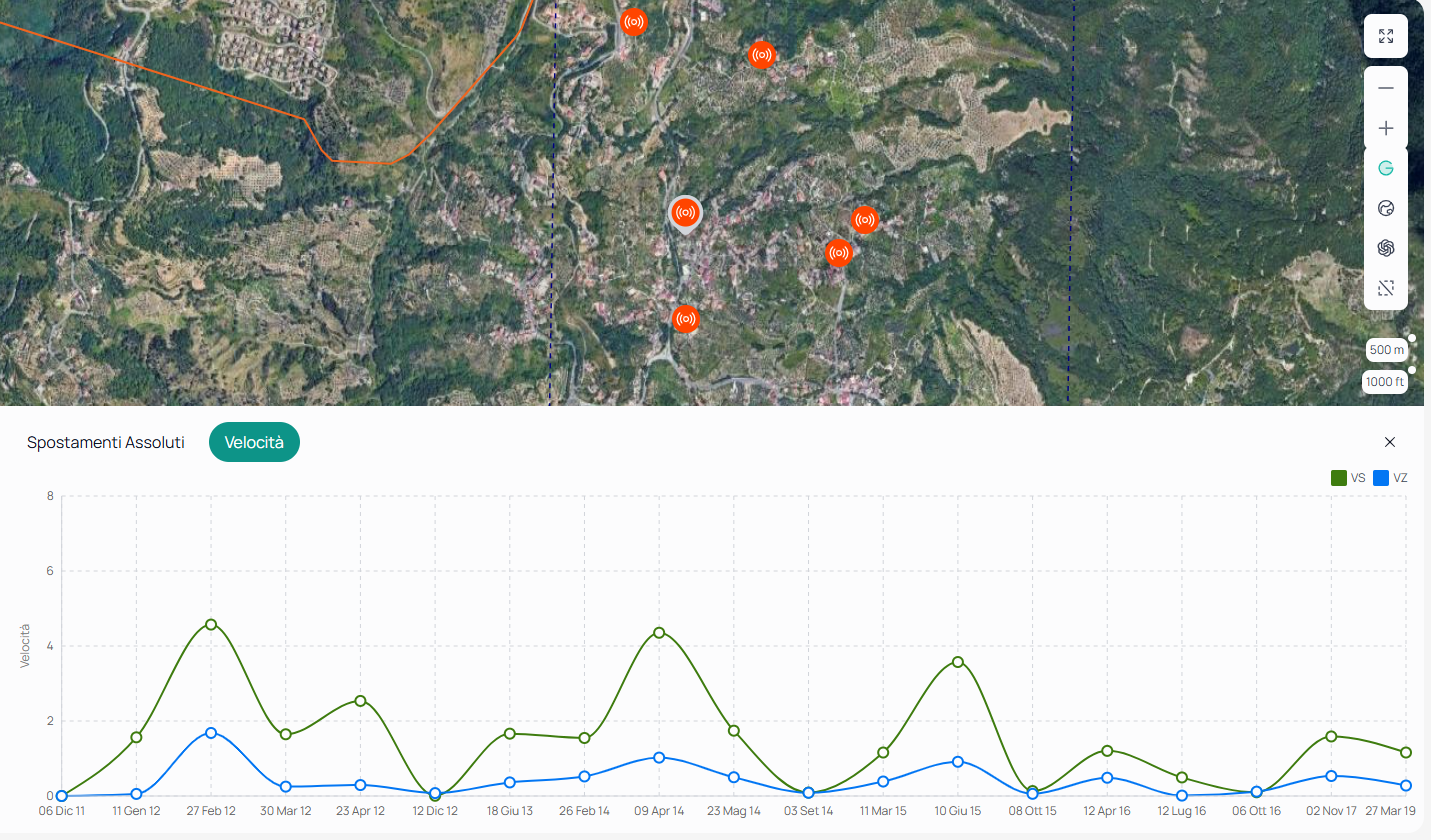

Scheda Velocità — grafico delle velocità di spostamento calcolate per le stesse componenti.
6. Consultare i dati di pioggia

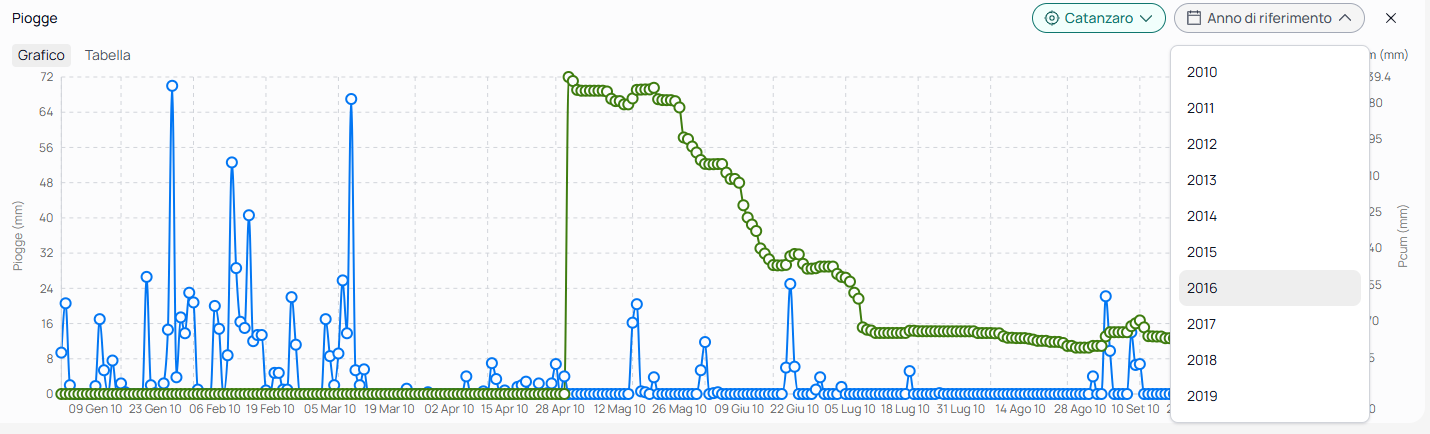

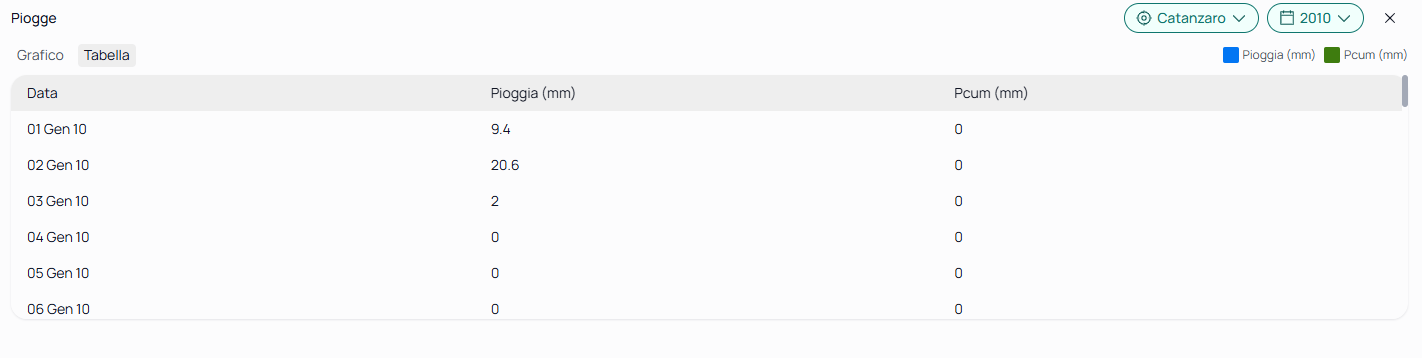

Il pannello integra anche i dati di pioggia correlati alle misure di spostamento. Seleziona la scheda Tabella per visualizzare i valori giornalieri di precipitazione (mm) e precipitazione cumulata (mm), filtrabili per stazione pluviometrica e anno.

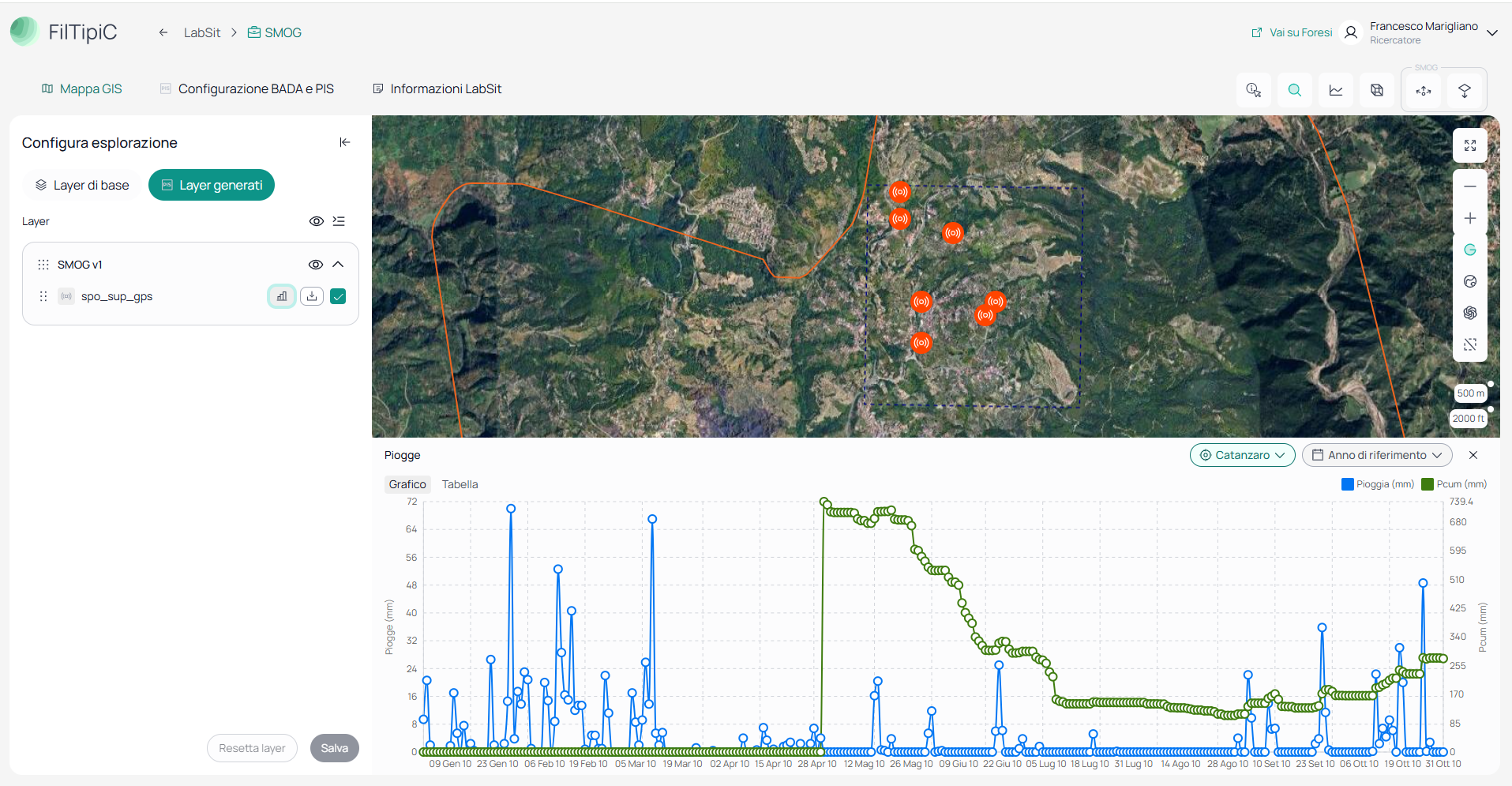

Per la vista a grafico dei dati di pioggia, usa la scheda Grafico nello stesso pannello.
7. Attivare la vista "Spostamenti superficiali"

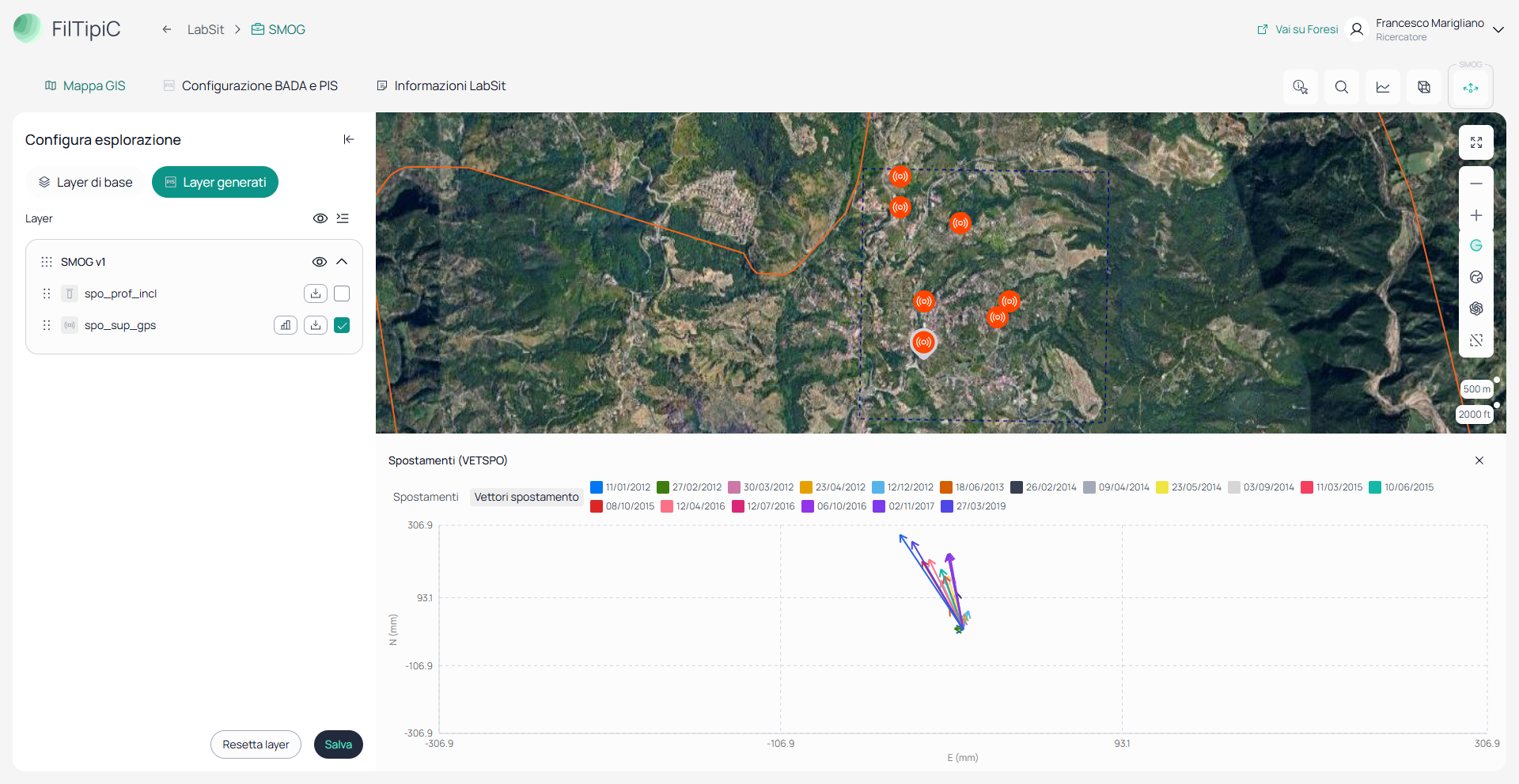

Clicca il pulsante Spostamenti superficiali in alto a destra nella mappa (icona frecce diagonali) per attivare la modalità di esplorazione degli spostamenti planimetrici.
In questa modalità, cliccando su un marker nella mappa si apre il pannello Spostamenti (VETSPO), articolato in due schede:

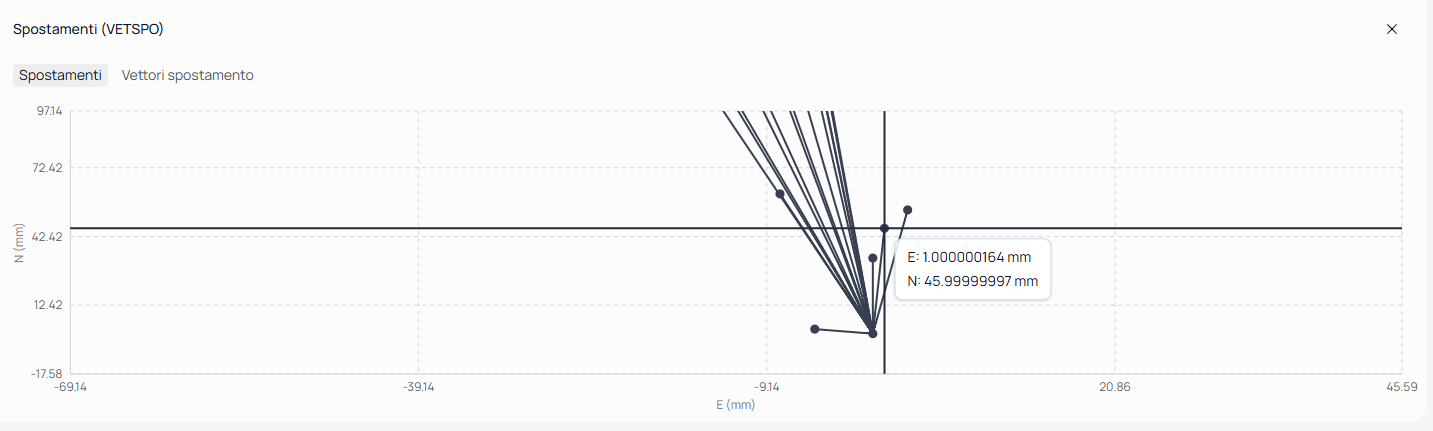

Scheda Spostamenti — grafico a stella che mostra, per ogni campagna di misura, il vettore di spostamento cumulato della stazione rispetto alla prima misura. Ogni segmento parte dall'origine e raggiunge la posizione (E, N) registrata in quella data. Passando il cursore su un punto si visualizzano i valori esatti di E e N in mm.

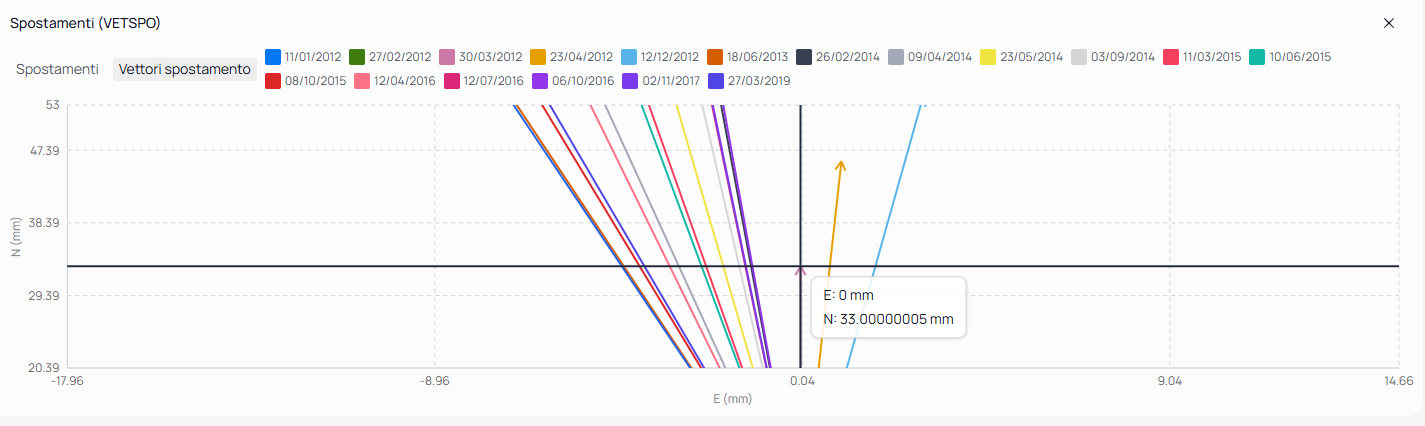

Scheda Vettori spostamento — grafico che rappresenta, per ogni campagna, il vettore di spostamento relativo (incrementale) rispetto alla campagna precedente. Ogni vettore è colorato in base alla data e parte dall'origine comune. La legenda in alto riporta la corrispondenza colore–data. Passando il cursore su un vettore si visualizzano i valori di E e N del relativo incremento in mm.

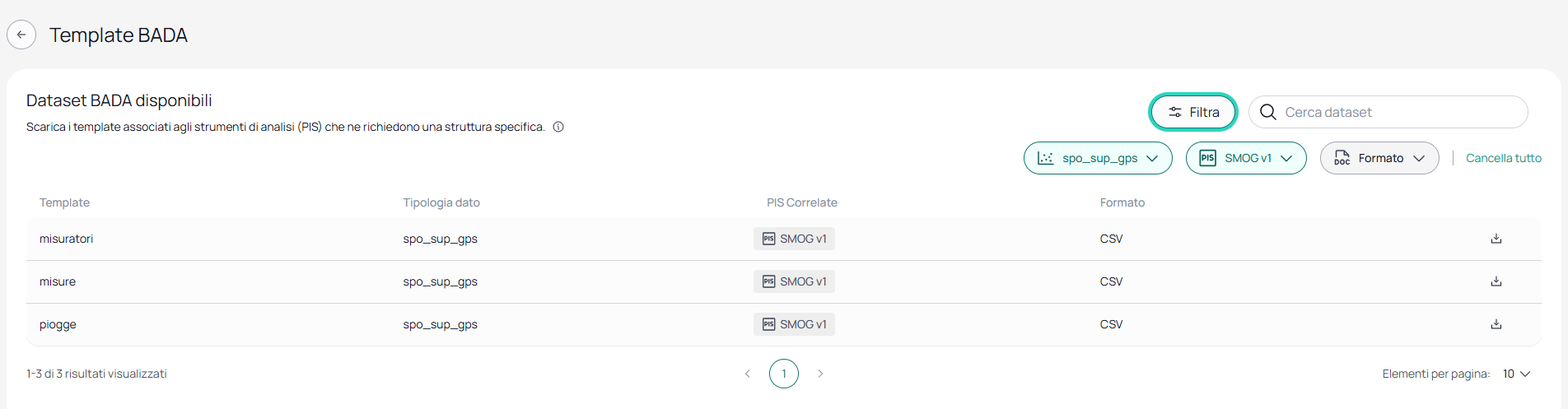

Per consultare la lista completa delle stazioni e le relative misure in formato tabulare, vai alla pagina di elenco dei template e filtra la tipologia di dato spo_sup_gps:
Troubleshooting
Il file viene rifiutato — verifica che il file rispetti la struttura del template (fogli/sezioni Misuratori, Misure, Piogge) e che il separatore CSV sia ; se usi il formato testo.
Una stazione non compare sulla mappa — controlla che le colonne longitudine e latitudine siano valorizzate in EPSG:4326 e che l'identificativo della stazione nelle Misure corrisponda esattamente a quello della sezione Misuratori.
Il grafico non mostra dati — verifica che le date nella sezione Misure siano in un formato riconosciuto (es. gg/mm/aaaa) e che i valori numerici usino il punto come separatore decimale.
I dati di pioggia non compaiono — controlla che la sezione Piogge del file sia compilata e che le date siano coerenti con il periodo delle misure di spostamento.
