SMOG — Spostamenti Profondi da Inclinometri (spo_prof_incl)
La componente spo_prof_incl raccoglie le misure di spostamento profondo rilevate da inclinometri installati nel sottosuolo del sito. Per ogni strumento vengono registrate, a ciascuna quota di misura, lo spostamento orizzontale e l'inclinazione nel tempo, permettendo di identificare la posizione e l'entità delle superfici di scivolamento in profondità.
Struttura del file
La spo_prof_incl è una componente articolata in due sezioni:
- Misuratori — anagrafica e georeferenziazione degli inclinometri
- Misure — serie temporale degli spostamenti per ciascuno strumento a ciascuna quota
Sezione Misuratori

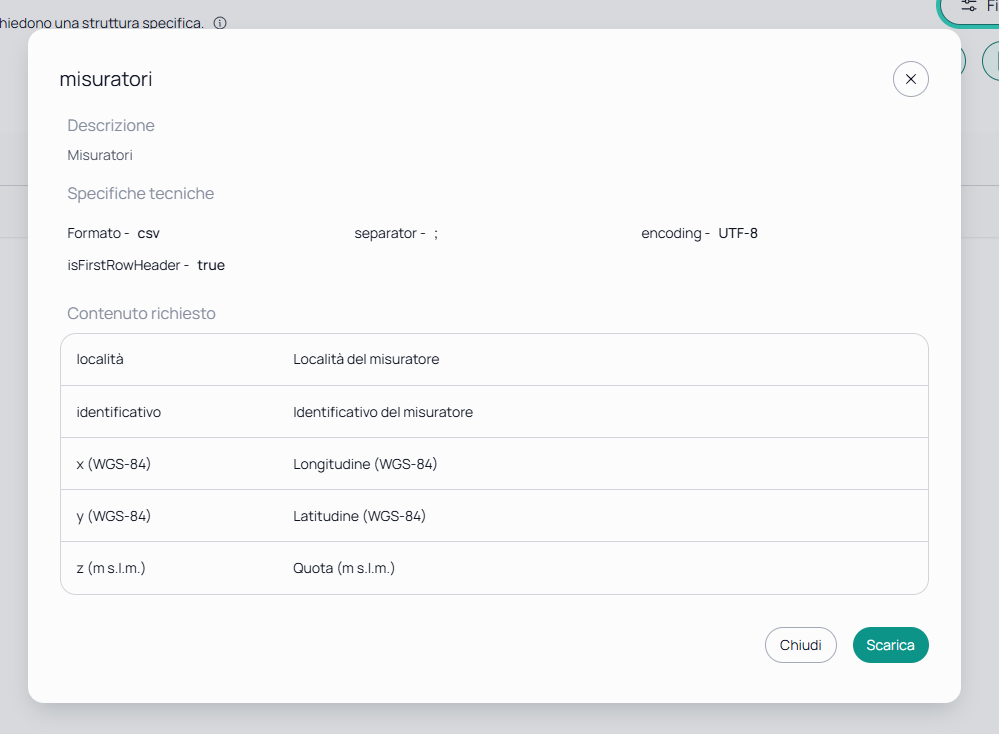

| Colonna | Contenuto |
|---|---|
località | Località del misuratore |
identificativo | Identificativo del misuratore |
x (WGS-84) | Longitudine (WGS-84) |
y (WGS-84) | Latitudine (WGS-84) |
z (m s.l.m.) | Quota (m s.l.m.) |
Sezione Misure

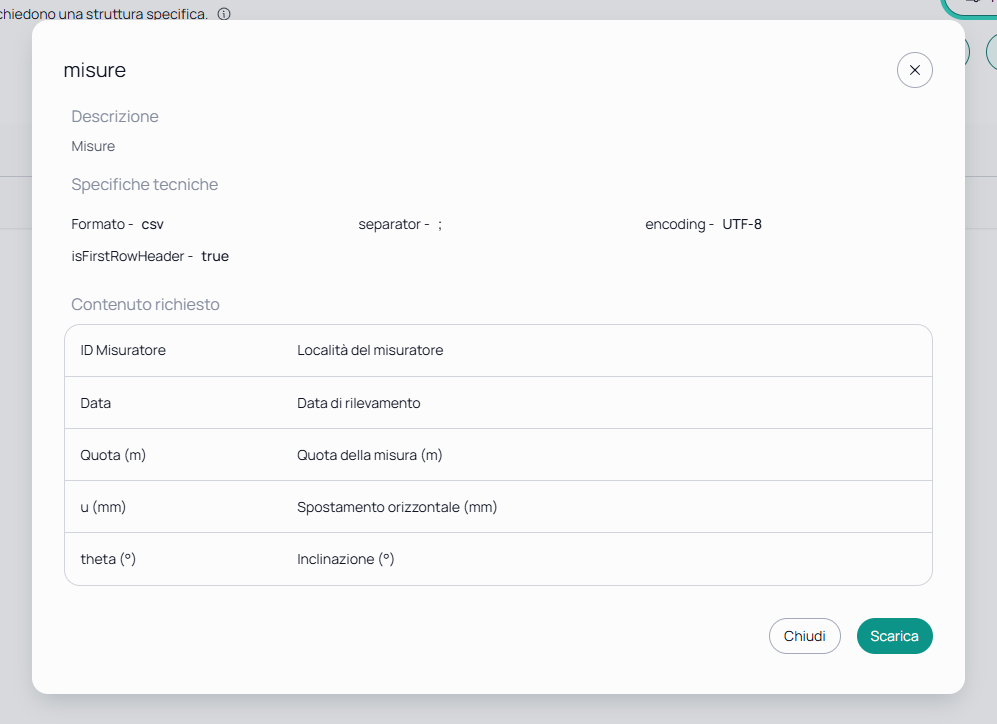

| Colonna | Contenuto |
|---|---|
ID Misuratore | Identificativo del misuratore (deve corrispondere a quello della sezione Misuratori) |
Data | Data di rilevamento |
Quota (m) | Quota della misura (m) |
u (mm) | Spostamento orizzontale (mm) |
theta (°) | Inclinazione (°) |
Procedura di caricamento

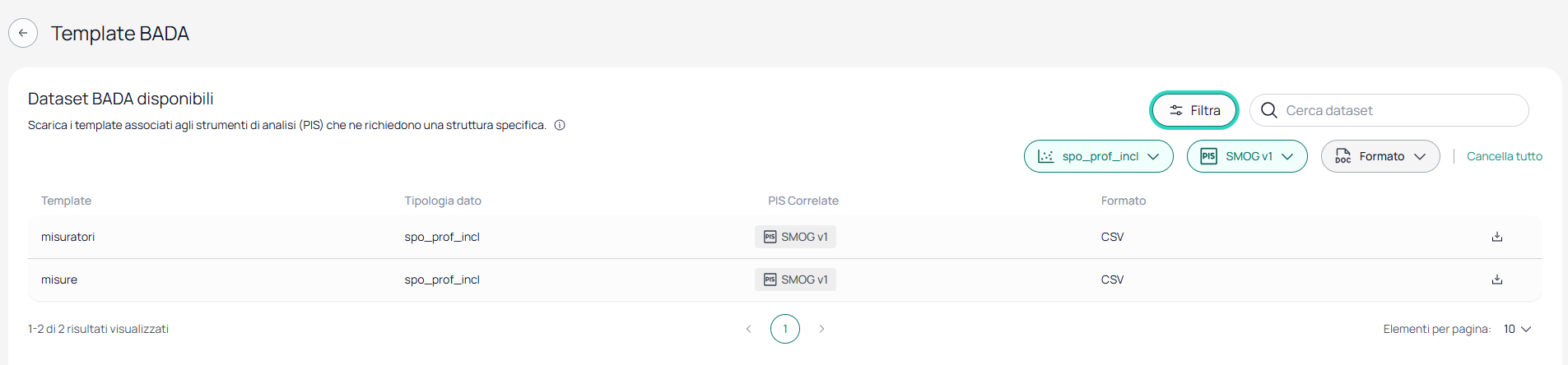

1. Scaricare e compilare il template
Segui la procedura generale SMOG per scaricare i template di spo_prof_incl e compilarli con i dati degli strumenti e delle misure.
2. Caricare il BADA e associarlo al LabSit
Segui i passi 2–4 della procedura generale SMOG: carica i file come BADA, connettili al template spo_prof_incl e associali al LabSit del sito di interesse.
3. Configurare la PIS SMOG nel LabSit

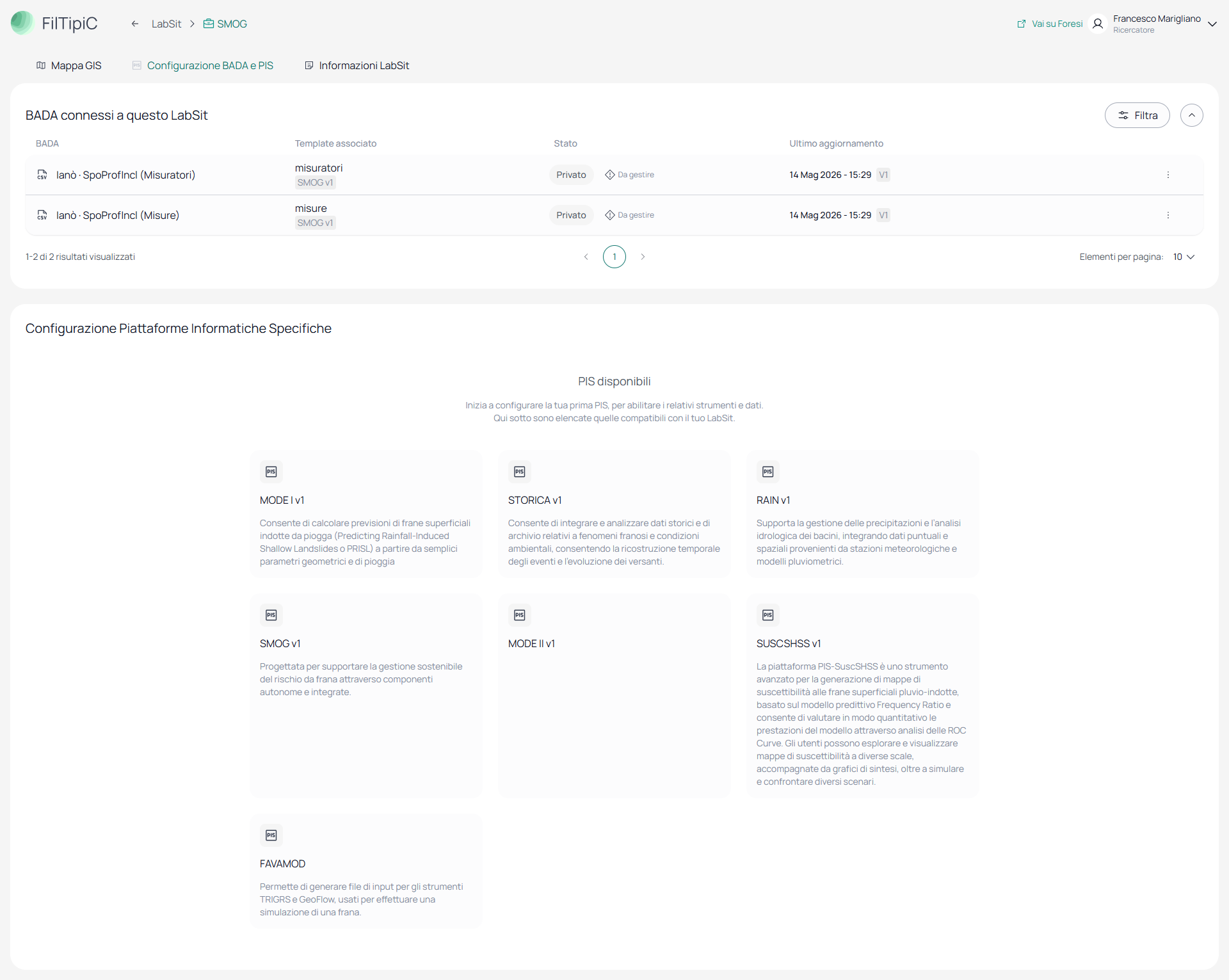

Apri il LabSit e vai alla scheda Configurazione BADA e PIS.

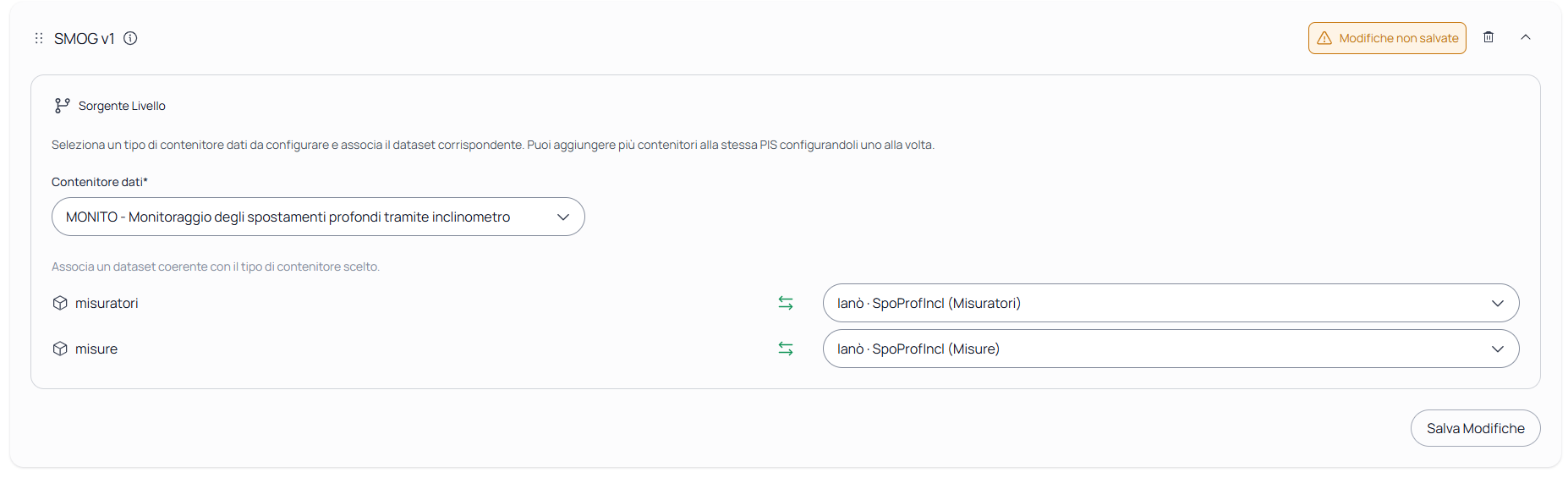

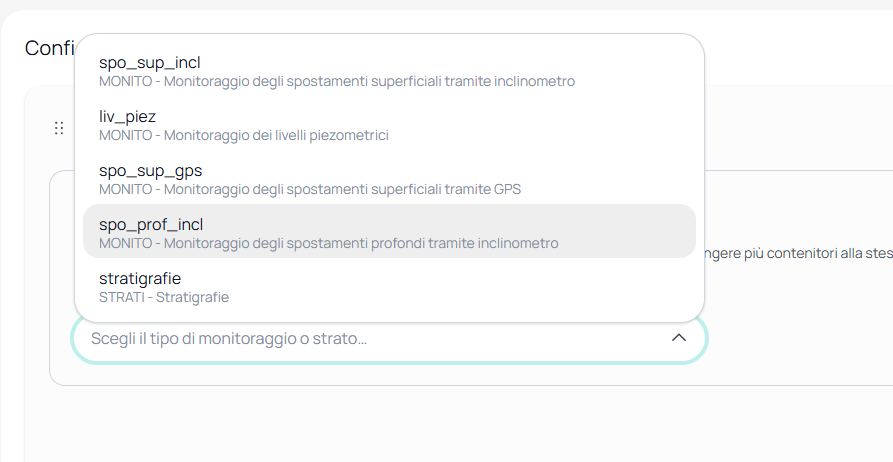

Clicca la card SMOG v1 nella sezione Configurazione Piattaforme Informatiche Specifiche. Dal menu a tendina Scegli il tipo di monitoraggio o strato, seleziona spo_prof_incl.

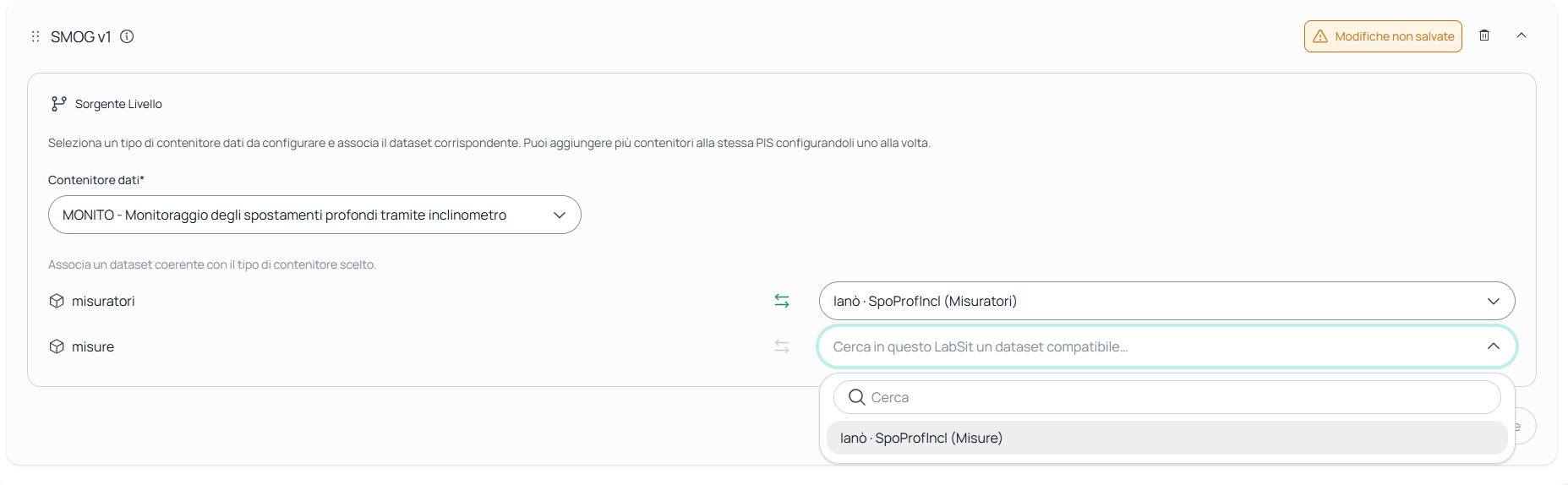

Cerca e seleziona il BADA contenente i dati degli inclinometri dal campo Cerca in questo LabSit un dataset compatibile.
Clicca Salva per confermare la configurazione.
4. Consultare i dati nella Mappa GIS
Vai alla scheda Mappa GIS, seleziona Layer generati e attiva il layer spo_prof_incl nel gruppo SMOG v1.
La mappa mostra gli inclinometri georeferenziati. Clicca su uno strumento per aprire il pannello di analisi.
5. Analizzare i profili di spostamento

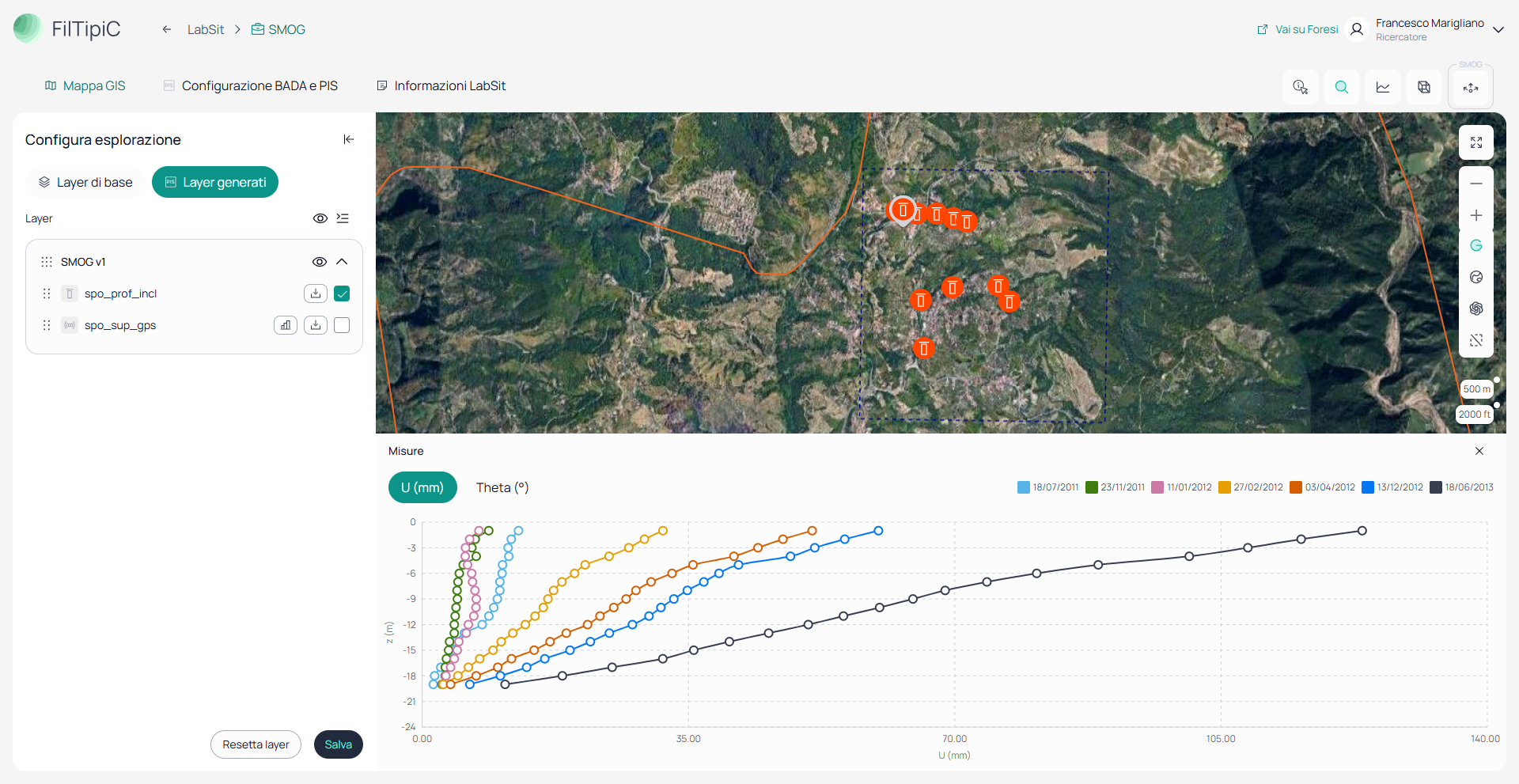

Il pannello visualizza il profilo di deformazione dell'inclinometro: per ogni campagna di misura viene tracciato l'andamento dello spostamento orizzontale e dell'inclinazione in funzione della quota, consentendo di individuare visivamente la profondità della superficie di scivolamento.
Per consultare la lista completa degli strumenti e le relative misure in formato tabulare, vai alla pagina di elenco dei template e filtra la tipologia di dato spo_prof_incl:
Troubleshooting
Il file viene rifiutato — verifica che il file rispetti la struttura del template (fogli/sezioni Misuratori e Misure) e che il separatore CSV sia ; se usi il formato testo.
Uno strumento non compare sulla mappa — controlla che le colonne longitudine e latitudine siano valorizzate in EPSG:4326 e che l'identificativo dello strumento nelle Misure corrisponda esattamente a quello della sezione Misuratori.
Il profilo non mostra dati — verifica che le date nella sezione Misure siano in un formato riconosciuto (es. gg/mm/aaaa), che i valori numerici usino il punto come separatore decimale e che la colonna Quota (m) sia compilata per ogni riga di misura.
