SMOG — Livelli Piezometrici (liv_piez)
La componente liv_piez raccoglie le misure del livello della falda rilevate da piezometri installati sul sito. Per ogni strumento vengono registrate nel tempo le letture della centralina e il livello della falda in metri dal piano campagna, correlabili con i dati pluviometrici del periodo.
Struttura del file
La liv_piez è una componente articolata in tre sezioni:
- Misuratori — anagrafica e georeferenziazione dei piezometri
- Misure — serie temporale delle letture per ciascuno strumento
- Piogge — dati pluviometrici giornalieri associati al sito

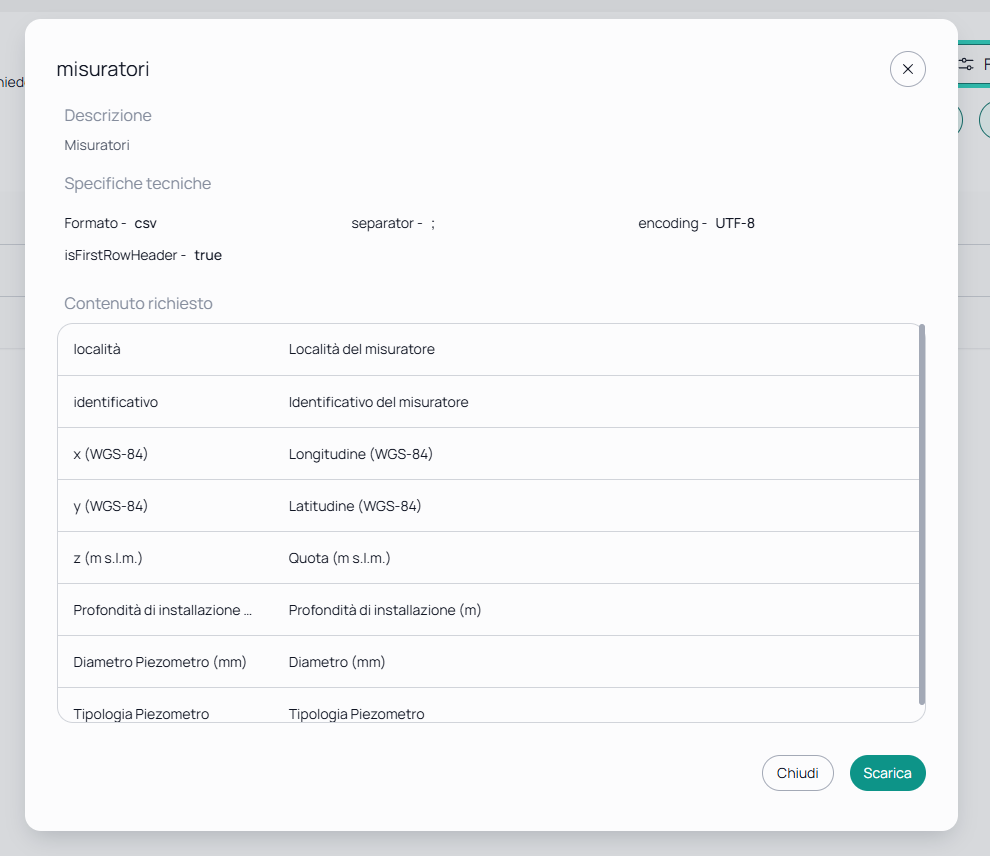

Sezione Misuratori
| Colonna | Contenuto |
|---|---|
località | Località del misuratore |
identificativo | Identificativo del misuratore |
x (WGS-84) | Longitudine (WGS-84) |
y (WGS-84) | Latitudine (WGS-84) |
z (m s.l.m.) | Quota (m s.l.m.) |
Profondità di installazione (m) | Profondità di installazione (m) |
Diametro Piezometro (mm) | Diametro (mm) |
Tipologia Piezometro | Tipologia Piezometro |

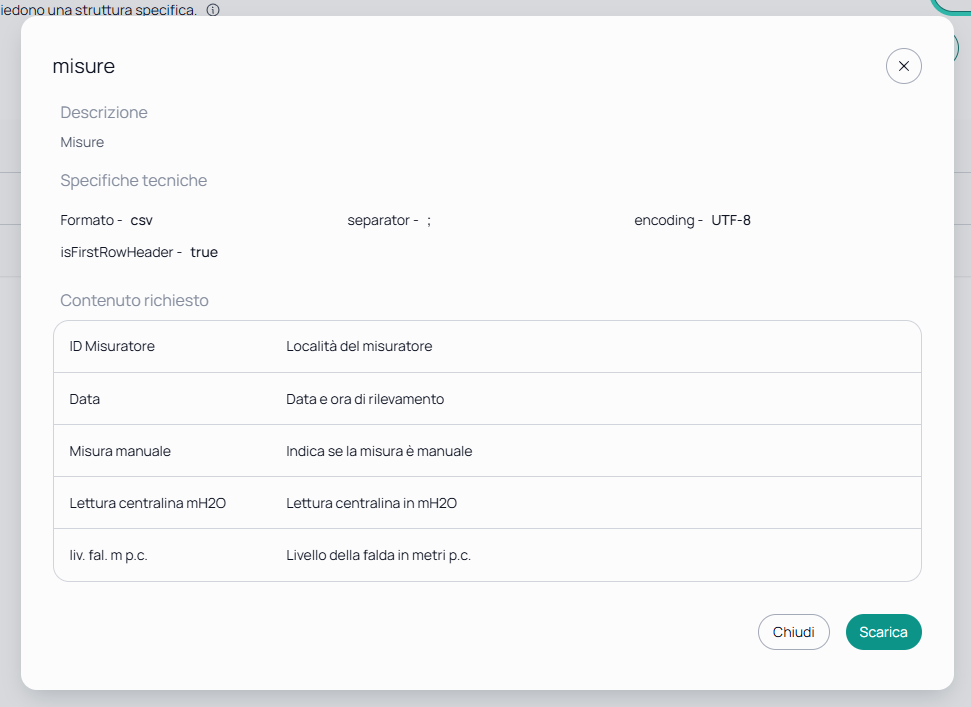

Sezione Misure
| Colonna | Contenuto |
|---|---|
ID Misuratore | Identificativo del misuratore (deve corrispondere a quello della sezione Misuratori) |
Data | Data e ora di rilevamento |
Misura manuale | Indica se la misura è manuale |
Lettura centralina mH2O | Lettura centralina in mH2O |
liv. fal. m p.c. | Livello della falda in metri p.c. |

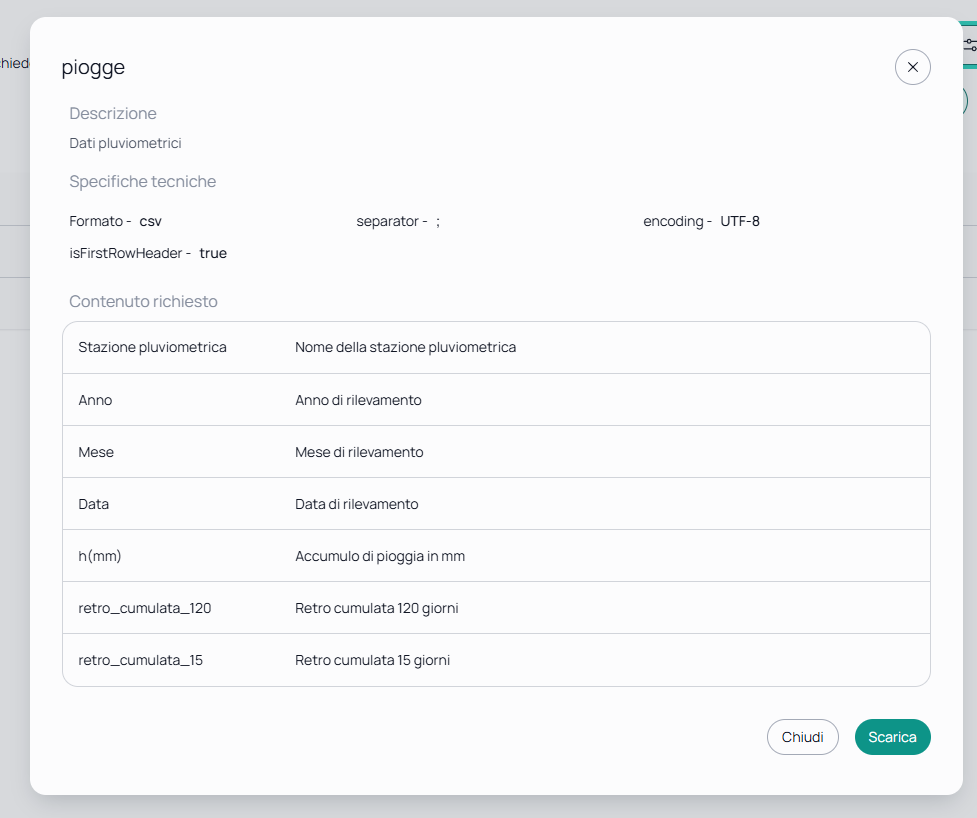

Sezione Piogge
| Colonna | Contenuto |
|---|---|
Stazione pluviometrica | Nome della stazione pluviometrica |
Anno | Anno di rilevamento |
Mese | Mese di rilevamento |
Data | Data di rilevamento |
h(mm) | Accumulo di pioggia (mm) |
retro_cumulata_120 | Retro cumulata di 120 giorni |
retro_cumulata_15 | Retro cumulata di 15 giorni |
Procedura di caricamento
1. Scaricare e compilare il template
Segui la procedura generale SMOG per scaricare i template di liv_piez e compilarli con i dati dei piezometri e delle misure.
2. Caricare il BADA e associarlo al LabSit
Segui i passi 2–4 della procedura generale SMOG: carica i file come BADA, connettili al template liv_piez e associali al LabSit del sito di interesse.
3. Configurare la PIS SMOG nel LabSit

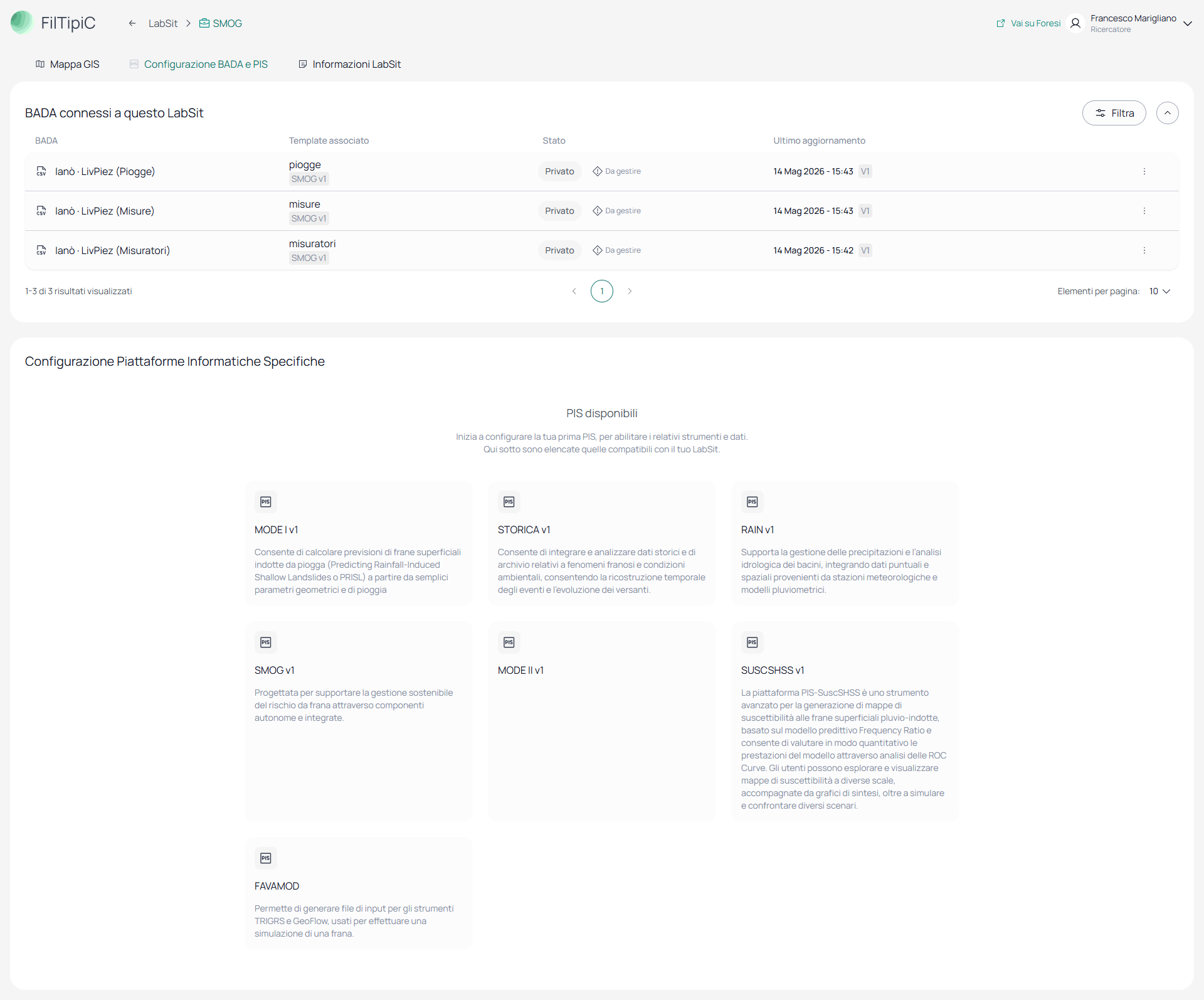

Apri il LabSit e vai alla scheda Configurazione BADA e PIS.

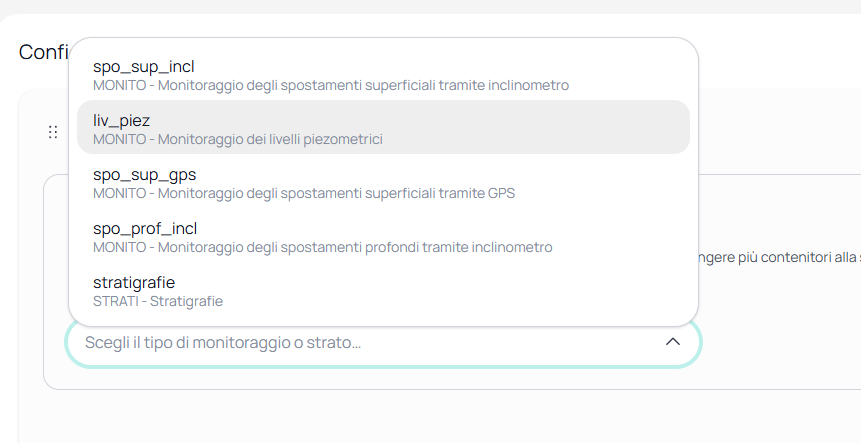

Clicca la card SMOG v1 nella sezione Configurazione Piattaforme Informatiche Specifiche. Dal menu a tendina Scegli il tipo di monitoraggio o strato, seleziona liv_piez.

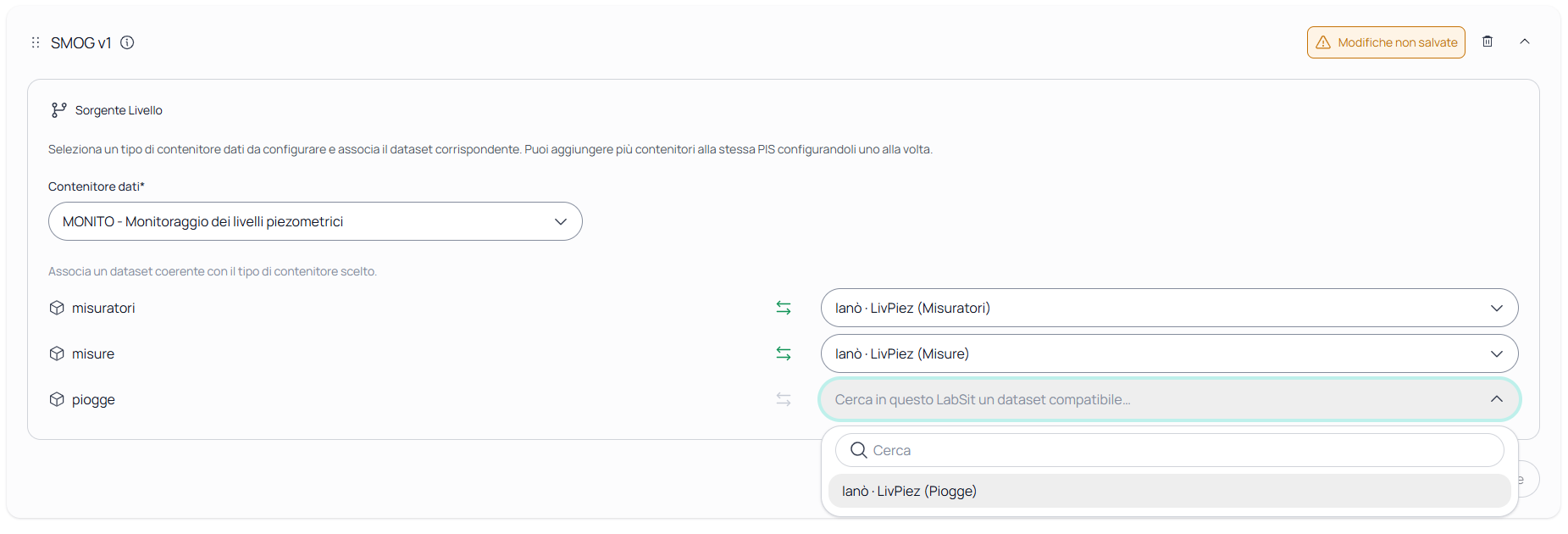

Cerca e seleziona il BADA contenente i dati piezometrici dal campo Cerca in questo LabSit un dataset compatibile.

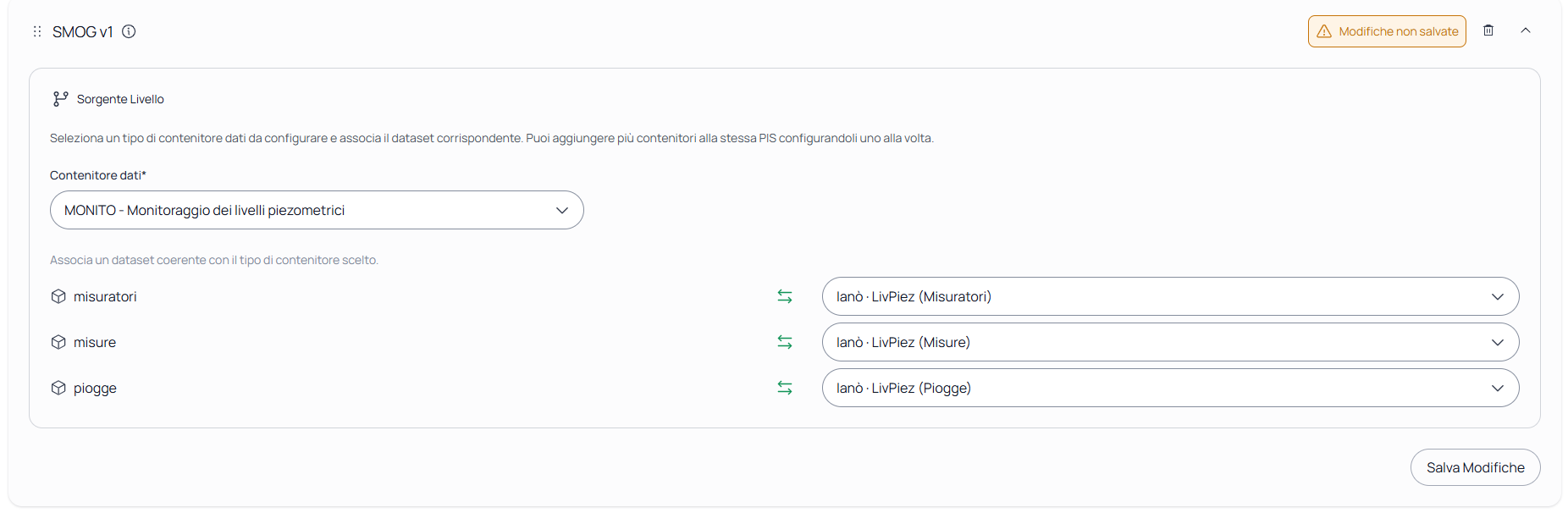

Clicca Salva per confermare la configurazione.
4. Consultare i dati nella Mappa GIS

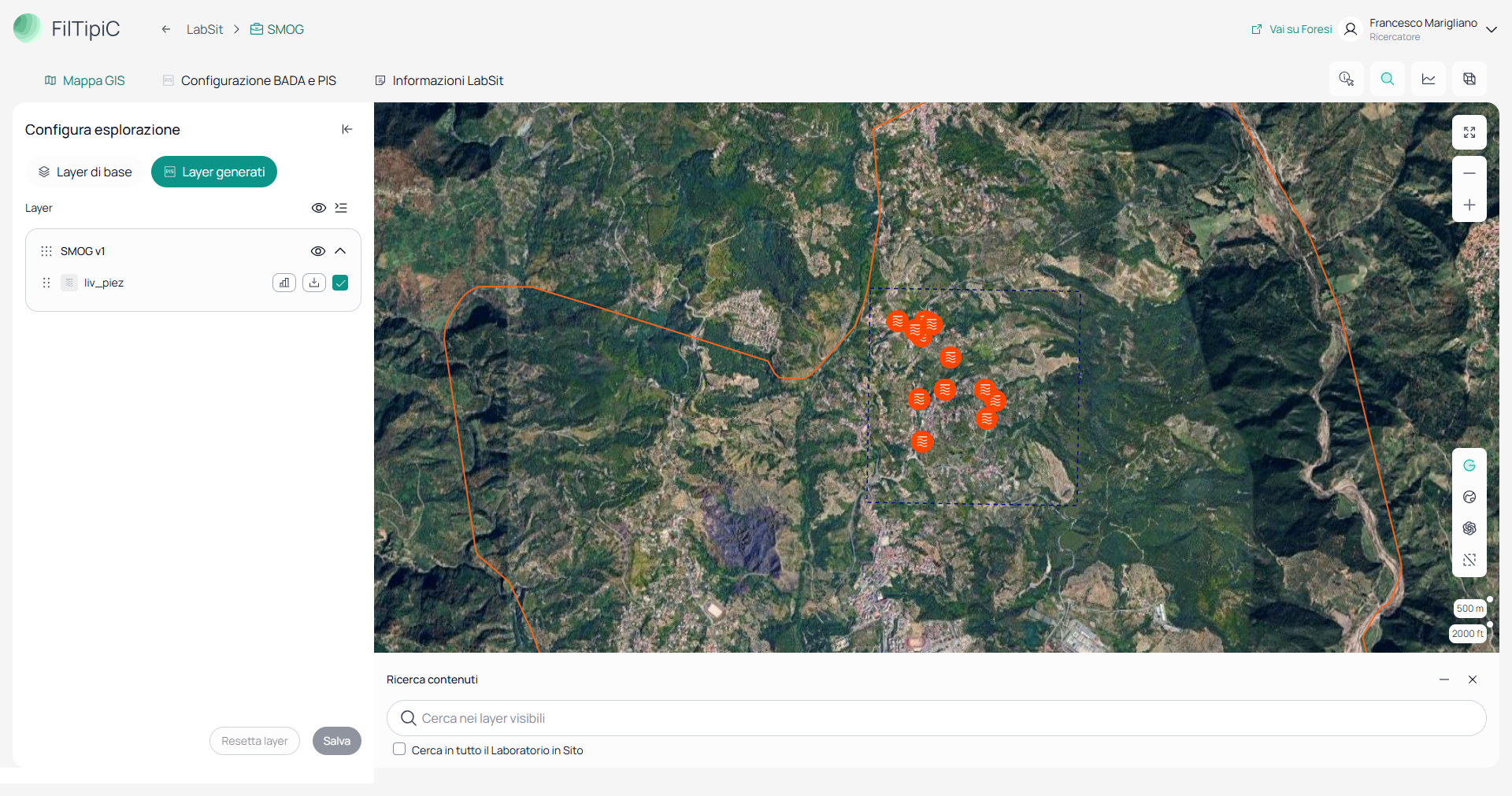

Vai alla scheda Mappa GIS, seleziona Layer generati e attiva il layer liv_piez nel gruppo SMOG v1.
La mappa mostra i piezometri georeferenziati. Clicca su uno strumento per aprire il pannello di analisi.
5. Analizzare i livelli piezometrici

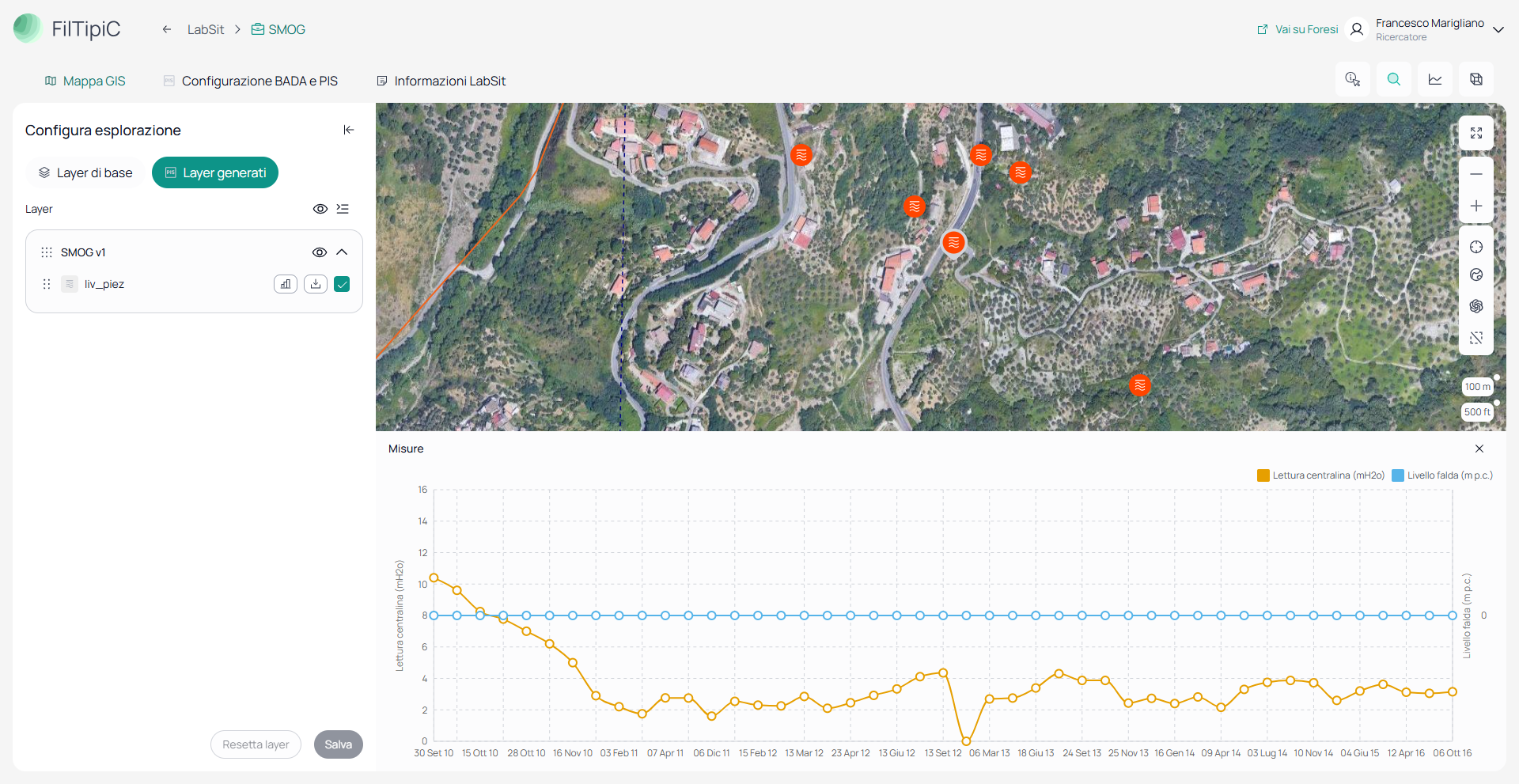

Clicca sul marker di un piezometro per visualizzare il grafico temporale del livello della falda.

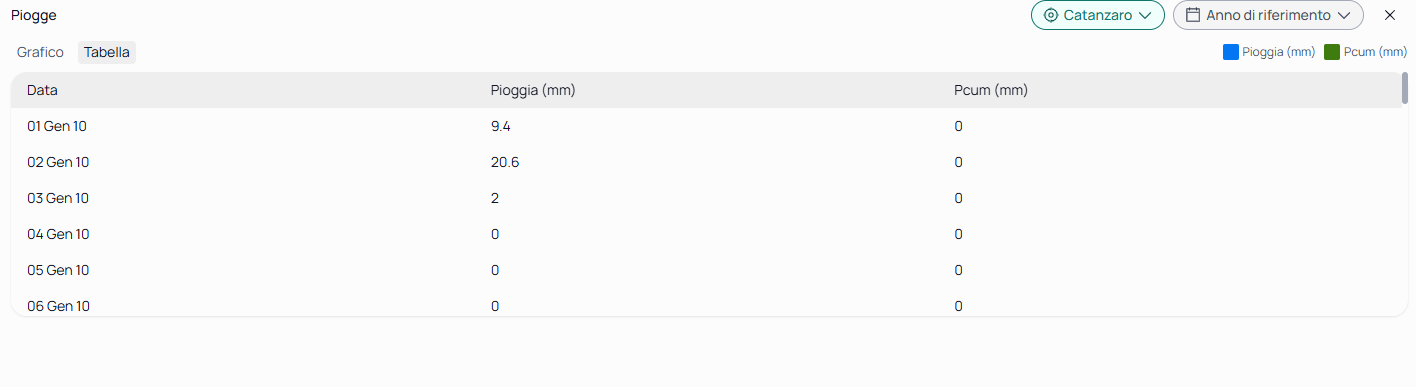

Per visualizzare i dati in formato tabellare, usa la vista Tabella nel pannello dello strumento.
6. Consultare i dati di pioggia
Il pannello integra anche i dati di pioggia correlati alle misure piezometriche. Clicca sull'icona del grafico a barre per accedere alla sezione Piogge.

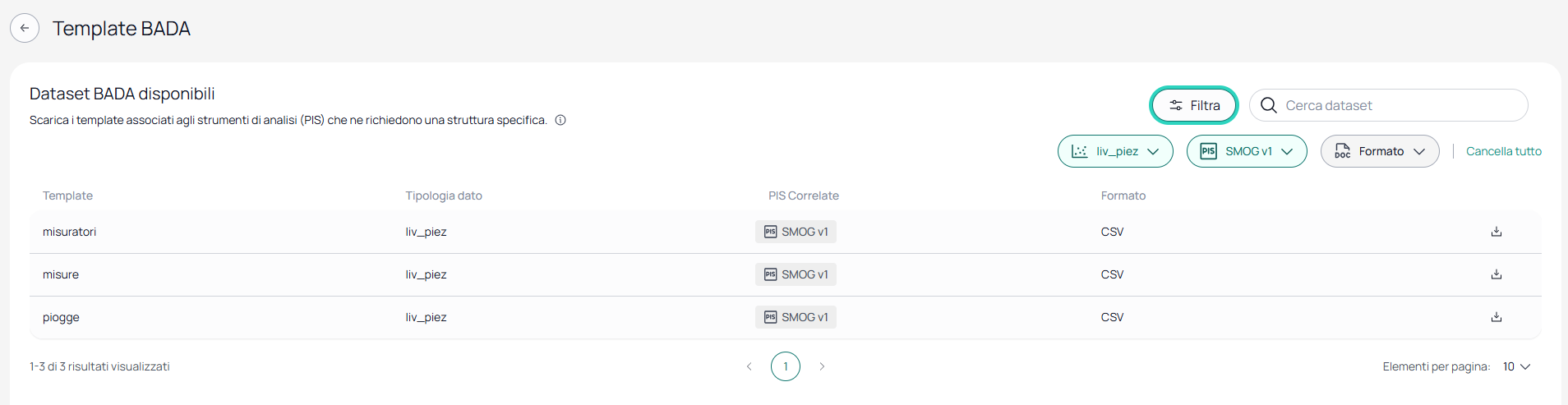

Per consultare la lista completa dei piezometri e le relative misure in formato tabulare, vai alla pagina di elenco dei template e filtra la tipologia di dato liv_piez:
Troubleshooting
Il file viene rifiutato — verifica che il file rispetti la struttura del template (fogli/sezioni Misuratori, Misure, Piogge) e che il separatore CSV sia ; se usi il formato testo.
Un piezometro non compare sulla mappa — controlla che le colonne longitudine e latitudine siano valorizzate in EPSG:4326 e che l'identificativo dello strumento nelle Misure corrisponda esattamente a quello della sezione Misuratori.
Il grafico non mostra dati — verifica che le date nella sezione Misure siano in un formato riconosciuto (es. gg/mm/aaaa hh:mm) e che i valori numerici usino il punto come separatore decimale.
I dati di pioggia non compaiono — controlla che la sezione Piogge del file sia compilata e che le date siano coerenti con il periodo delle misure piezometriche.
