MODE-II — Previsione della Mobilità delle Frane
La MODE-II è una PIS per lo studio della mobilità delle frane pluvio-indotte, in particolare per la previsione della riattivazione di frane attive a cinematica lenta a seguito delle piogge. Sviluppata dall'Università della Calabria, lega la mobilità del corpo di frana direttamente alle misure di pioggia, consentendo di prevedere gli spostamenti futuri sulla base di scenari di pioggia attesi.
La metodologia adotta una schematizzazione del pendio a due blocchi (modello multi-blocco) e prevede la riattivazione del corpo di frana per effetto dell'innalzamento della falda idrica indotto dalle precipitazioni.
A differenza della MODE-I, che è uno strumento di calcolo basato su un form di parametri, la MODE-II si alimenta con banche dati (BADA): tre serie temporali mensili di pioggia, falda e spostamento, caricate in piattaforma e associate al LabSit del sito di interesse.
Algoritmo
L'analisi si articola in due fasi successive. Nella piattaforma le due fasi non sono operazioni separate: vengono eseguite in sequenza nell'ultimo passo della procedura guidata Predizione spostamenti.
1. Calibrazione del modello di falda (Best Fit Pioggia)
A partire dalle misure mensili di pioggia e di livello di falda, la PIS calibra un modello che lega l'oscillazione della falda alle precipitazioni. La procedura di Best Fitting determina automaticamente i parametri del modello di falda (hs, kt, an, ho, hmin), che riproducono l'andamento della falda misurata a partire dai soli dati di pioggia. In alternativa i parametri possono essere inseriti manualmente, se già noti.
2. Previsione della stabilità (modello multi-blocco)
Determinati i parametri del modello di falda, la PIS esegue l'analisi di stabilità del pendio con il modello a due blocchi. Sulla base della geometria, dei parametri geotecnici e dell'oscillazione di falda, calcola nel tempo lo spostamento orizzontale, la velocità, il fattore di sicurezza e il livello di falda critico del corpo di frana. Quando sono disponibili le misure di spostamento, la procedura può anche calibrare il coefficiente di viscosità μ del terreno (Best Fit Viscosità).
Dati di input
La MODE-II utilizza tre serie temporali mensili (12 valori, indice 0–11):
| Componente | Identificativo | Contenuto | Obbligatorio |
|---|---|---|---|
| Pioggia | pioggia | Serie mensile delle precipitazioni in mm | Sì |
| Falda | falda | Serie mensile del livello di falda in m dal piano campagna (valori negativi = sotto il piano campagna) | Sì |
| Spostamento | spostamento | Serie mensile degli spostamenti misurati (cm per default) | Sì |
Il formato dei file e le regole di compilazione sono descritti nella pagina Dati di input.
Procedura generale
Il flusso di lavoro standard per la MODE-II è il seguente:
- Scaricare i template delle componenti
pioggia,faldaespostamento. - Compilare i file con le serie mensili di misure.
- Caricare i file come BADA in piattaforma, connettendoli al template MODE-II corrispondente.
- Associare i BADA al LabSit del sito di interesse.
- Configurare la PIS MODE-II nel LabSit e avviare la procedura guidata Predizione spostamenti.
- Completare la procedura guidata (informazioni preliminari, dati geometrici, parametri geotecnici, calibrazione): l'ultimo passo esegue automaticamente la calibrazione del modello di falda e l'analisi di previsione, restituendo i risultati.
1. Scaricare il template

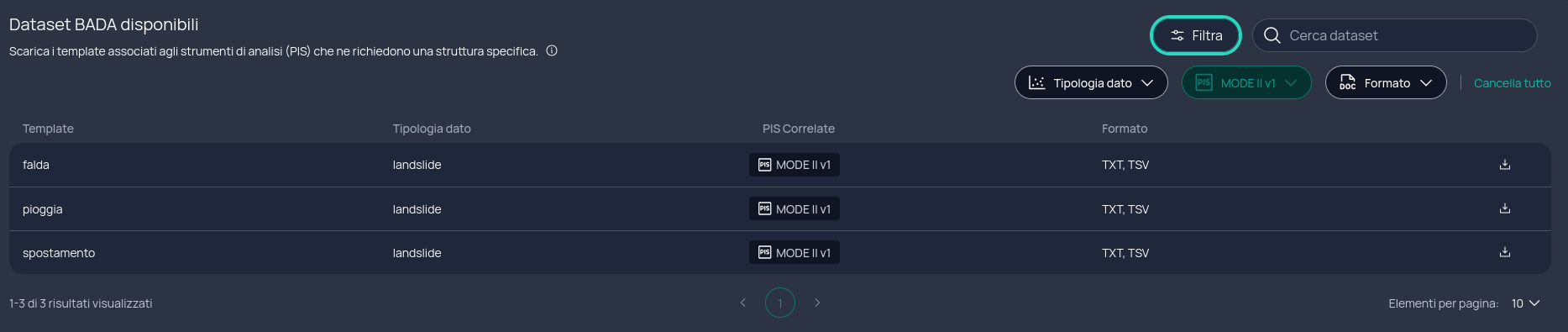

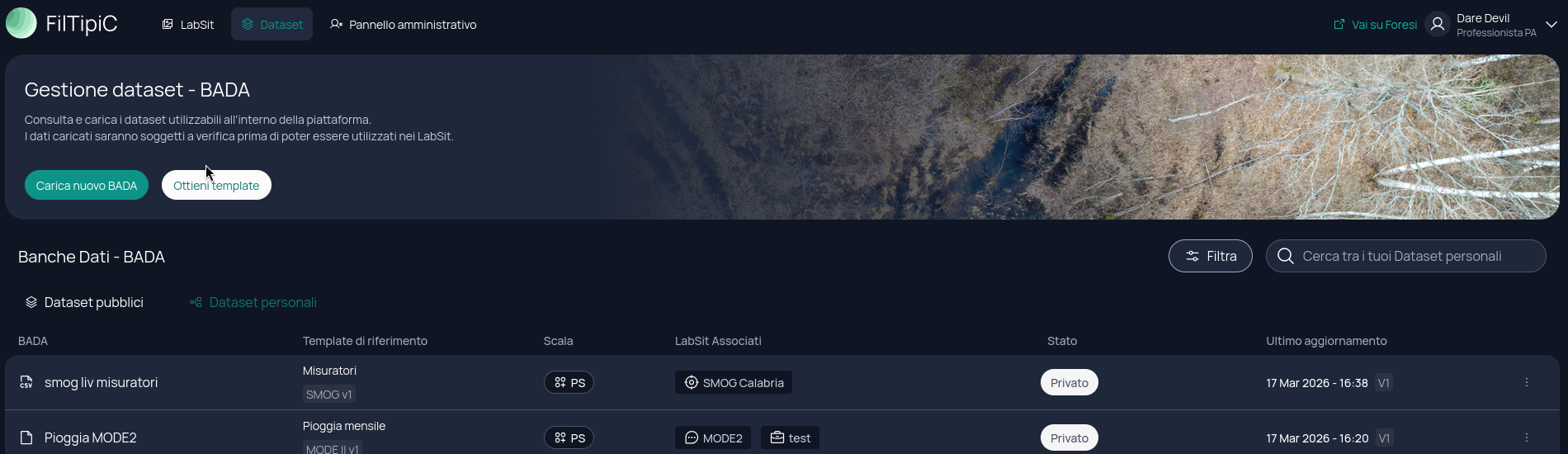

Dalla pagina principale Dataset, clicca Ottieni Template per accedere all'elenco dei template disponibili e scarica quelli della PIS MODE-II (pioggia, falda, spostamento).
2. Caricare il file come BADA

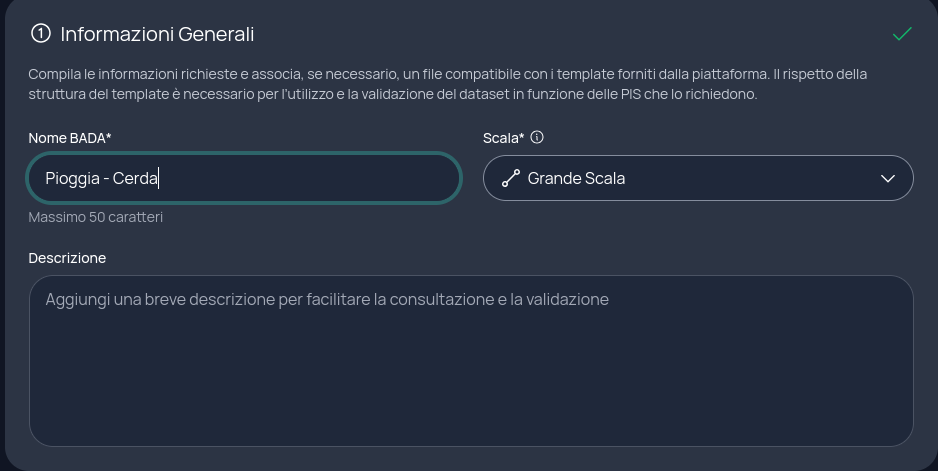

Dalla pagina principale Dataset, clicca Carica nuovo BADA e carica il file .txt compilato nella sezione Caricamento file.
3. Connettere il template di riferimento

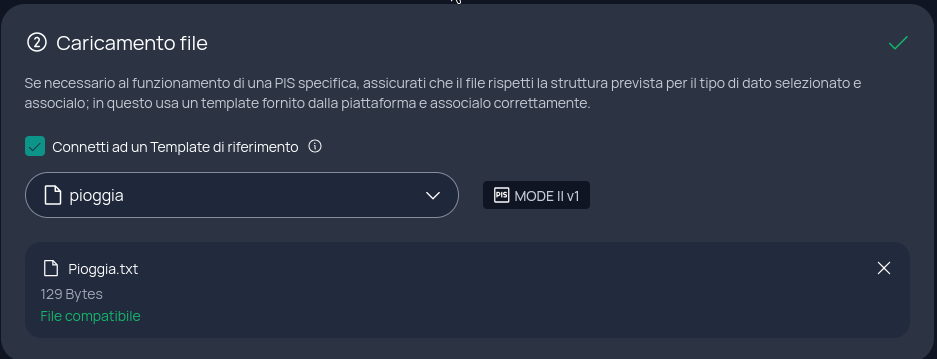

Nella sezione Caricamento file, spunta la casella Connetti ad un Template di riferimento e seleziona il template MODE-II corrispondente al tipo di dati caricati (pioggia, falda o spostamento). Clicca Conferma per completare il caricamento.
4. Associare il BADA al LabSit

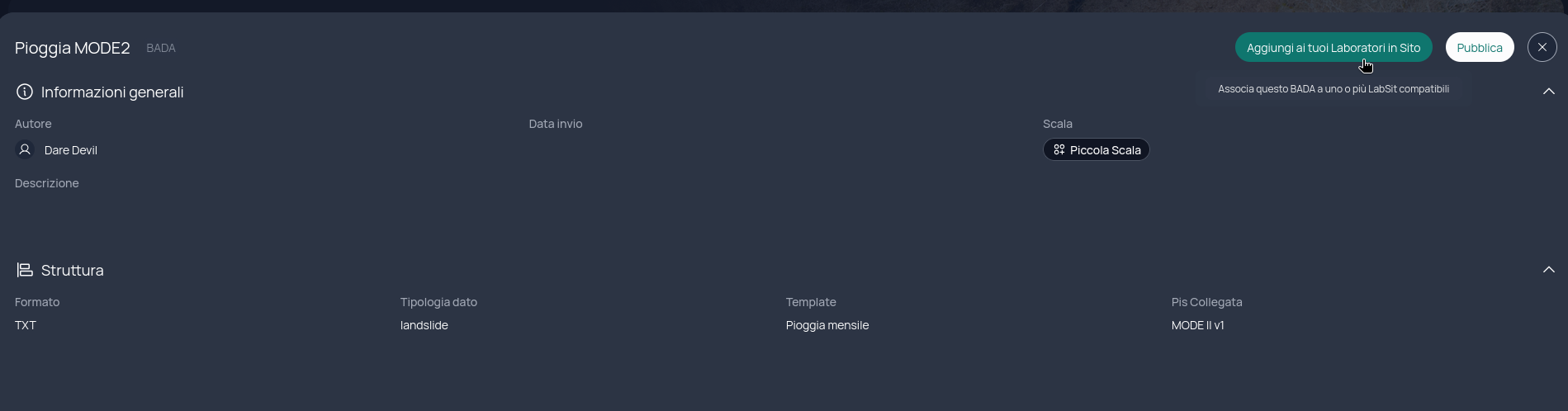

Dalla pagina di dettaglio del BADA appena creato, clicca Aggiungi ai tuoi Laboratori in Sito e seleziona il LabSit del sito di interesse. Ripeti il caricamento e l'associazione per tutte e tre le serie.
Una volta associati i BADA, i dati saranno disponibili nel LabSit e pronti per l'esecuzione della procedura guidata:
