FAVAMOD — Visualizzazione dei Risultati e Analisi Spaziale

La sezione Risultati di FAVAMOD offre un ambiente interattivo completo per la visualizzazione dinamica, l'analisi spazio-temporale e la quantificazione dei depositi generati dalla simulazione di propagazione della colata di detrito.

Accesso ai Risultati della Simulazione​

A completamento dello Step 7 (Step 7/7 completato), nel pannello laterale del LabSit compare il pulsante Mostra risultati, che attiva l'ambiente interattivo per la simulazione calcolata (simulation_area):

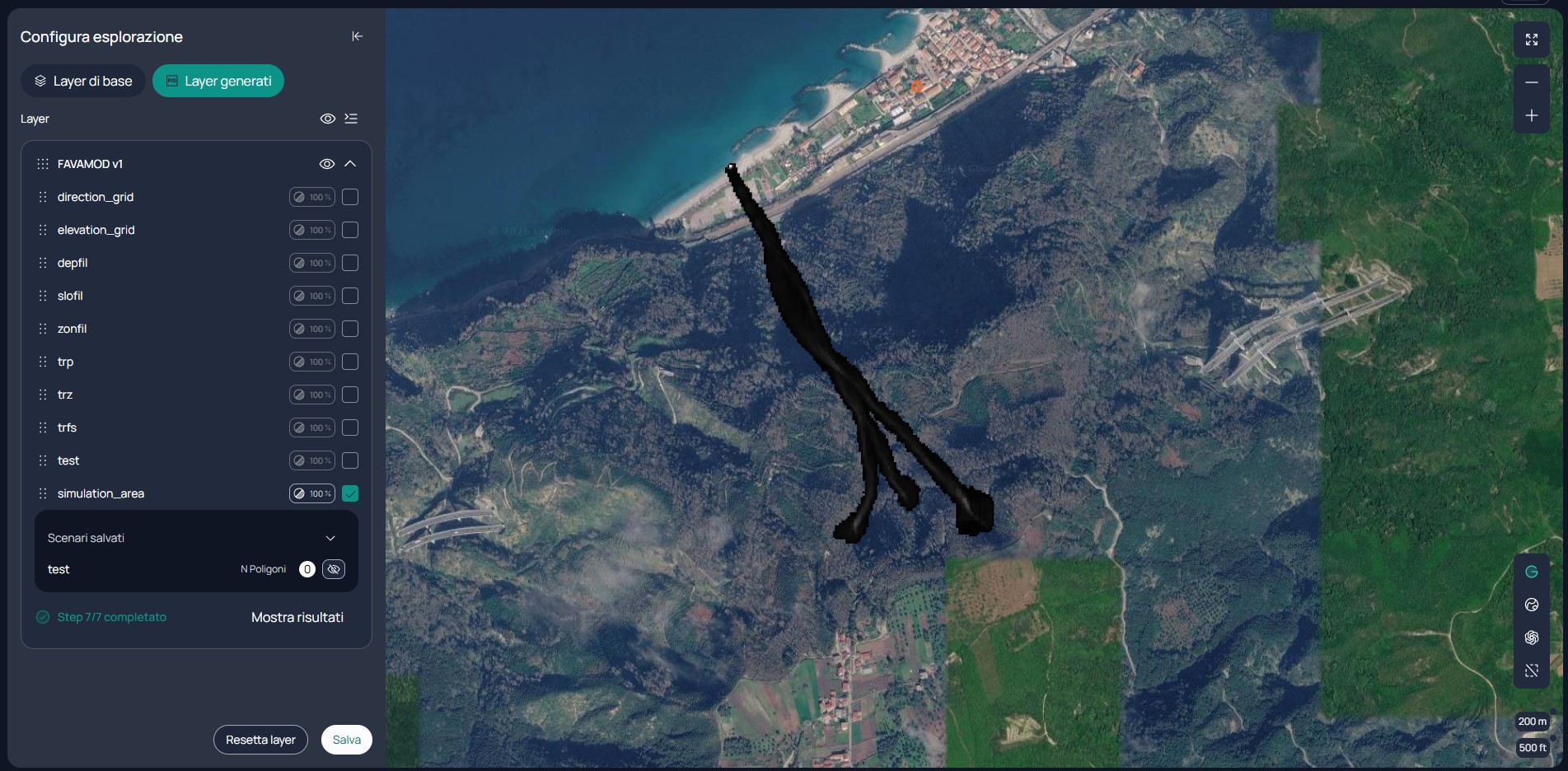

Pannello di esplorazione risultati e completamento Step 7

Mappe Animate e Mappa del Flusso​

L'interfaccia mette a disposizione un player per l'animazione temporale e un selettore delle grandezze fisiche modellate:

Visualizzazione Altezza della Colata (H)Visualizzazione Campo di Velocità (VEL)

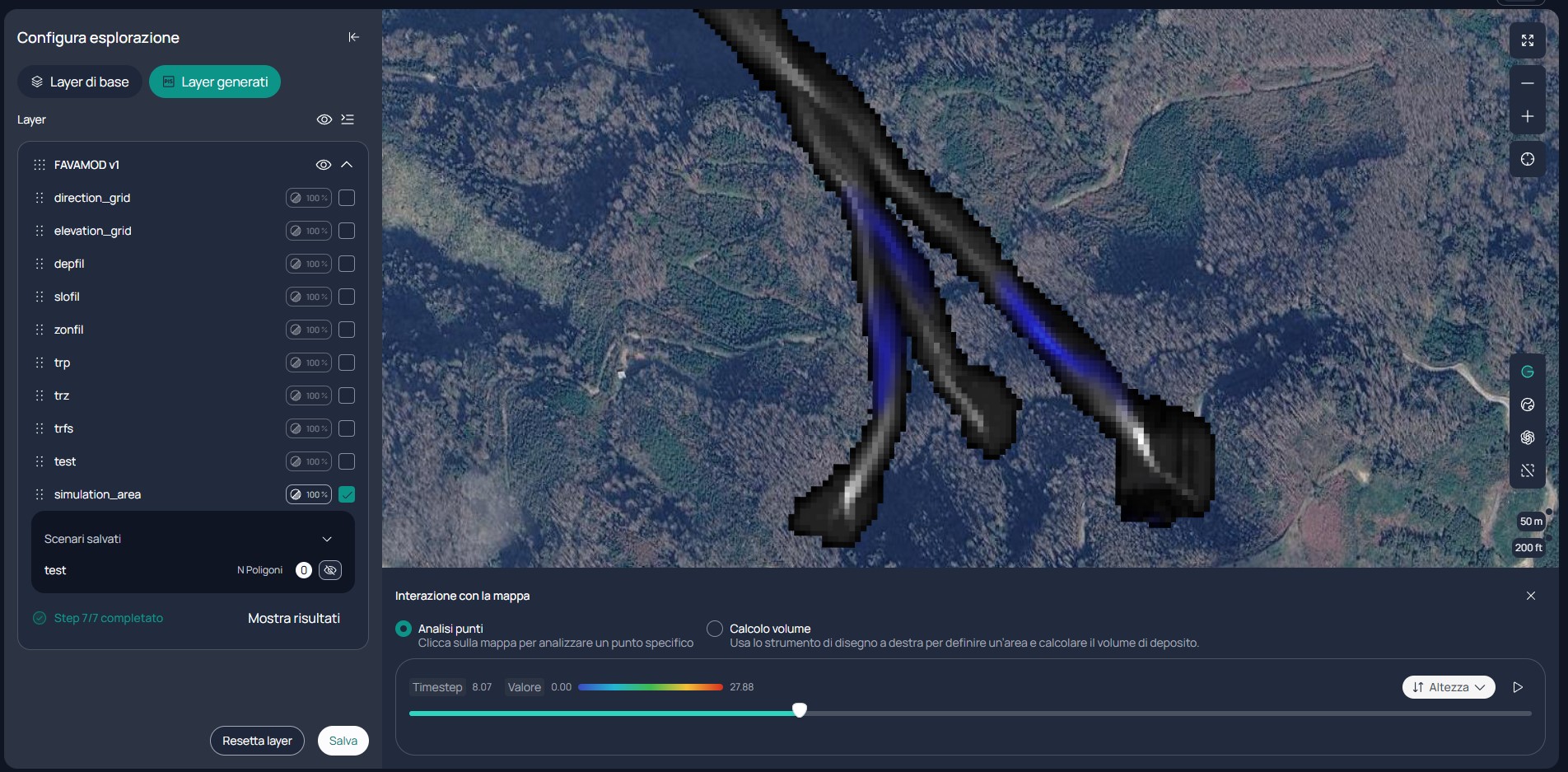

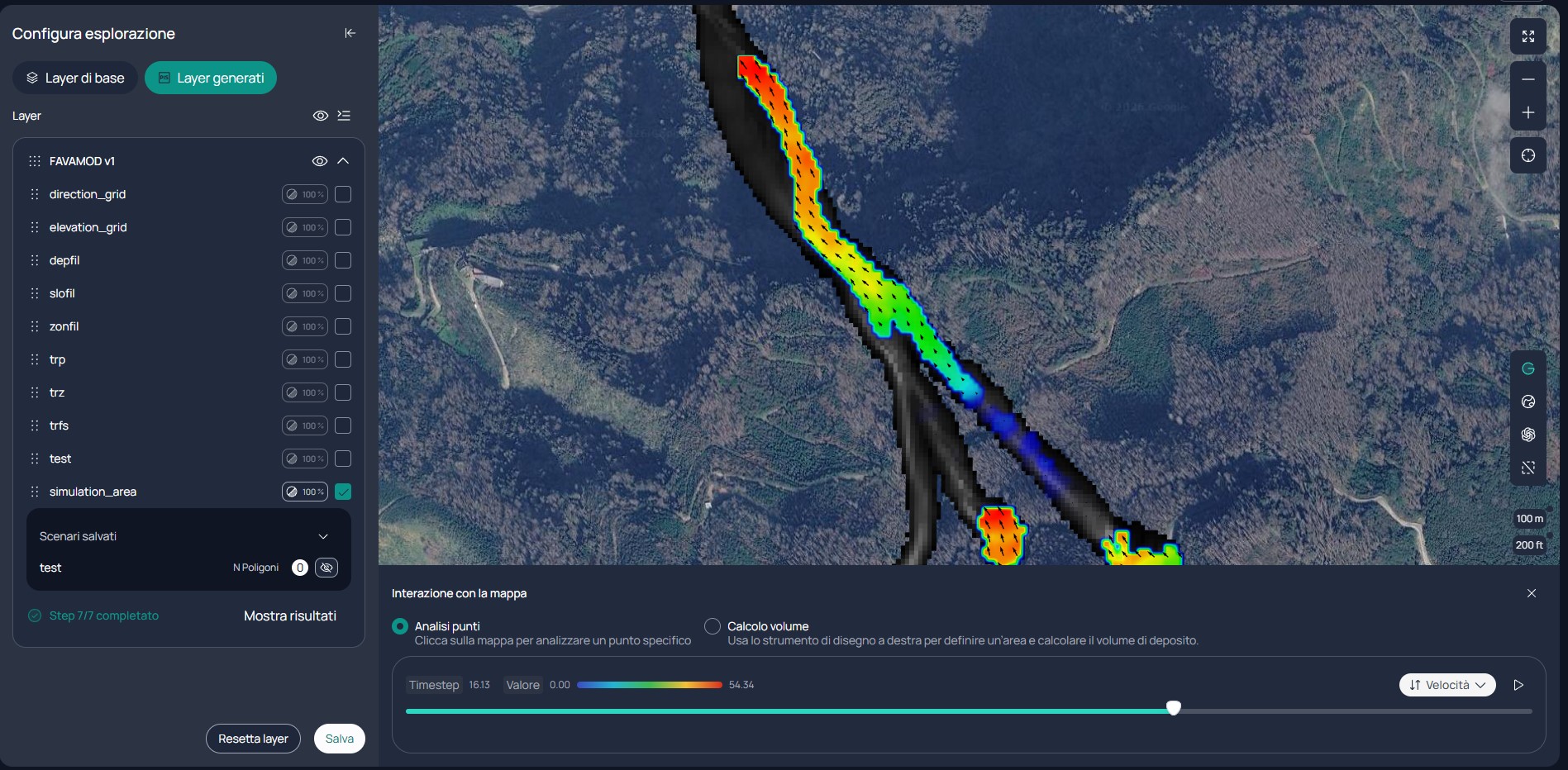

Mappa animata altezza colataMappa vettoriale campo di velocità

Controlli dell'Animazione​

  • Selettore Grandezza Física: Menu a tendina per alternare la visualizzazione tra Altezza (spessore della massa H espresso in metri) e Velocità (vettori e modulo del campo di velocità VEL espressi in m/s).
  • Time Slider: Barra temporale per scorrere avanti e indietro lungo i timestep della simulazione (da t = 0 al tempo finale).
  • Pulsante Play: Riproduce l'animazione continua della propagazione del flusso lungo il versante fino all'accumulo finale.

Modalità di Interazione con la Mappa​

Nel pannello inferiore dell'interfaccia è possibile selezionare la modalità di interazione.

1. Analisi Punti e Serie Temporali​

Selezionando Analisi punti e cliccando in un qualsiasi punto geografico interessato dalla colata (es. coordinate 38.25366, 15.75546), la piattaforma interroga i dati di simulazione e genera i grafici delle serie temporali:

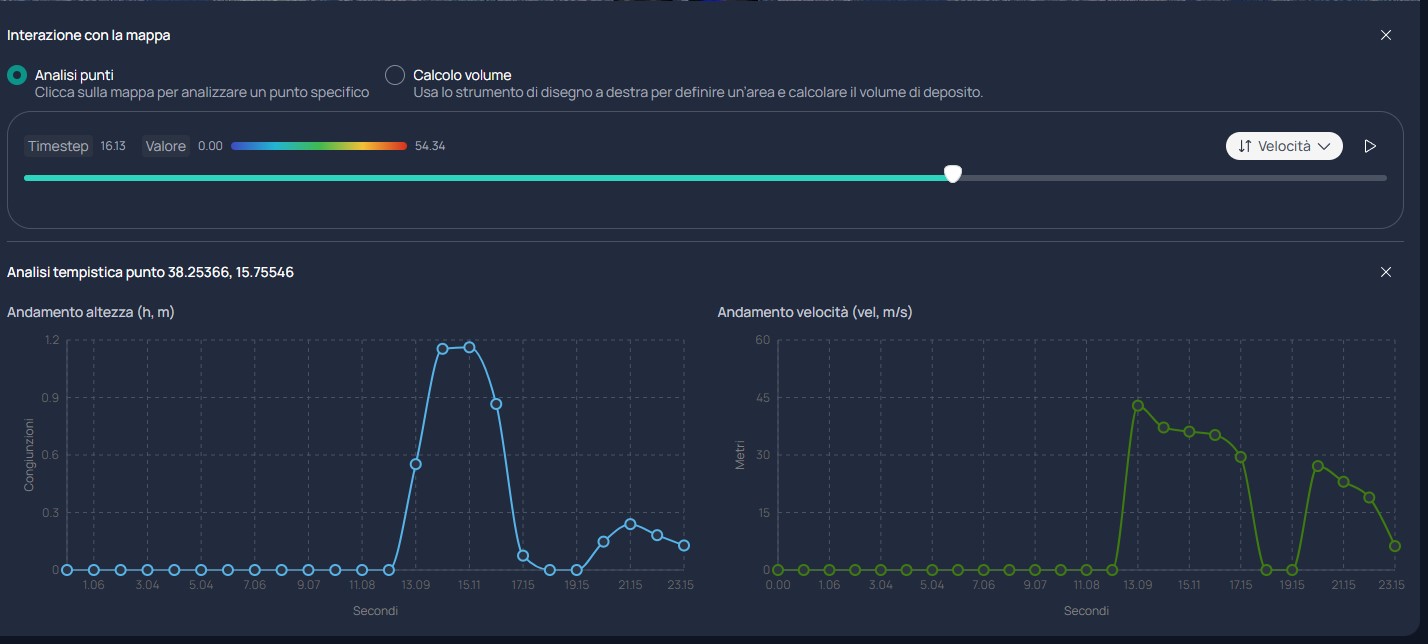

Grafici temporali di punto per altezza e velocità

  1. Andamento altezza (h, m):

    • Asse X: Tempo in secondi (s).
    • Asse Y: Spessore della colata in metri (m).
    • Permette di determinare l'istante di arrivo del fronte della colata, l'altezza di picco e lo spessore residuo a riposo.

  2. Andamento velocità (vel, m/s):

    • Asse X: Tempo in secondi (s).
    • Asse Y: Modulo della velocità in metri al secondo (m/s).
    • Evidenzia la velocità massima raggiunta dalla colata durante il transito nel punto selezionato e il tempo di arresto.

2. Calcolo Volumi di Deposito ad uno Specifico Timestep​

Selezionando Calcolo volume e posizionando il Time Slider al timestep desiderato (es. a fine simulazione), l'utente può perimetrare graficamente un'area sulla mappa utilizzando lo strumento di disegno poligoni:

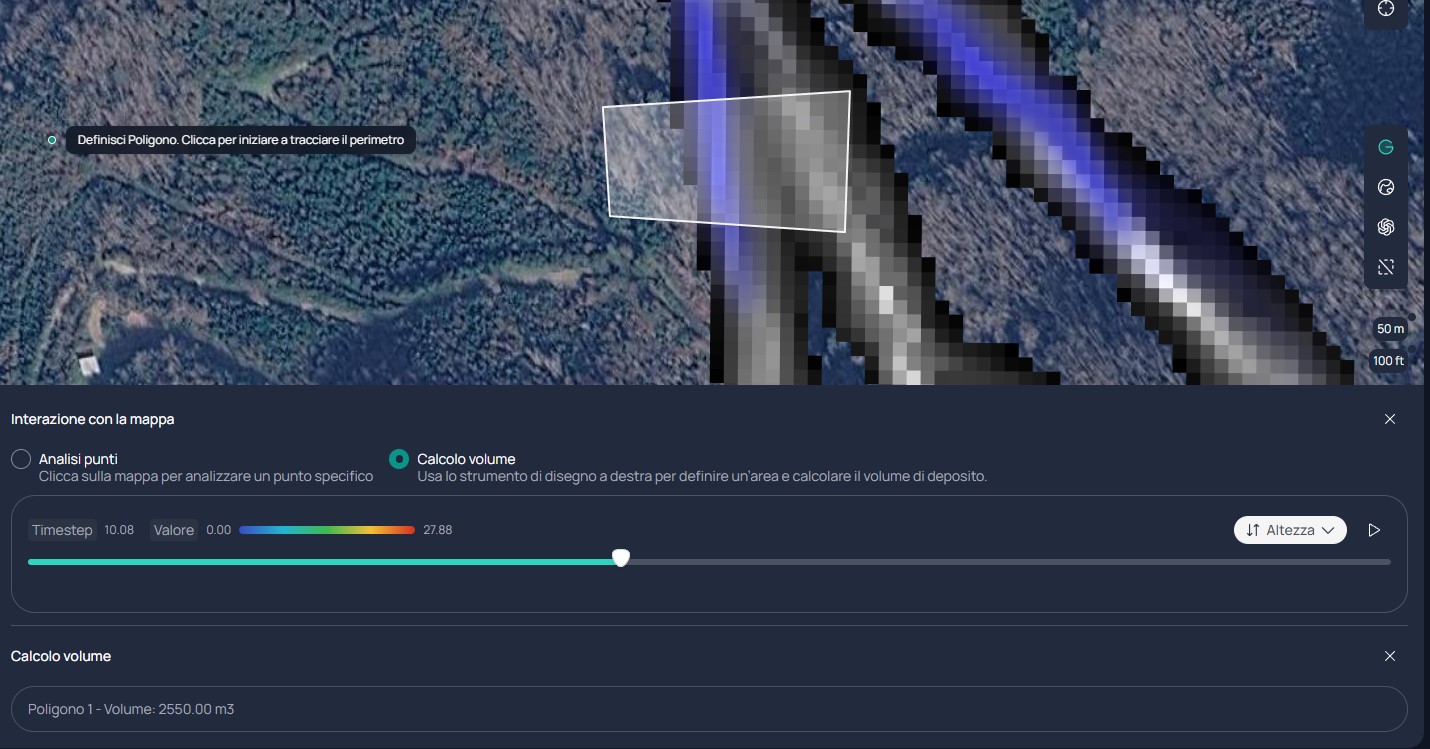

Calcolo volume di deposito in area delimitata

La piattaforma calcola istantaneamente il volume di deposito (m³) compreso nel poligono:

  • Volume Deposito = sum(area_pixel × H) per tutte le celle in cui H > 0.
  • Il risultato viene visualizzato in tempo reale (es. Poligono 1 - Volume: 2550.00 m3).

Integrazione nei Laboratori in Sito (LabSit) e GeoServer​

Tutti i layer temporali prodotti da FAVAMOD rimangono salvati nel contesto del flusso di lavoro ed integrati sul GeoServer geografico di APLAND. Possono essere sovrapposti con:

  • Cartografie catastali, reti viarie e infrastrutture critiche a rischio.
  • Banche dati storiche del dissesto idrogeologico.
  • Piani Comunali di Protezione Civile per la perimetrazione delle zone a rischio colata.
