Profilo Altimetrico

Lo strumento Profilo Altimetrico consente di analizzare l'andamento dell'elevazione del terreno lungo una traccia disegnata sulla mappa, visualizzando il grafico quota/distanza in tempo reale.

Prerequisiti​

  • Accesso a FilTipiC con un account attivo.
  • Un LabSit aperto nella scheda Mappa GIS.

Procedura​

1. Aprire lo strumento​

Nella barra degli strumenti in alto a destra della mappa GIS, clicca l'icona Profilo Altimetrico (icona con grafico).

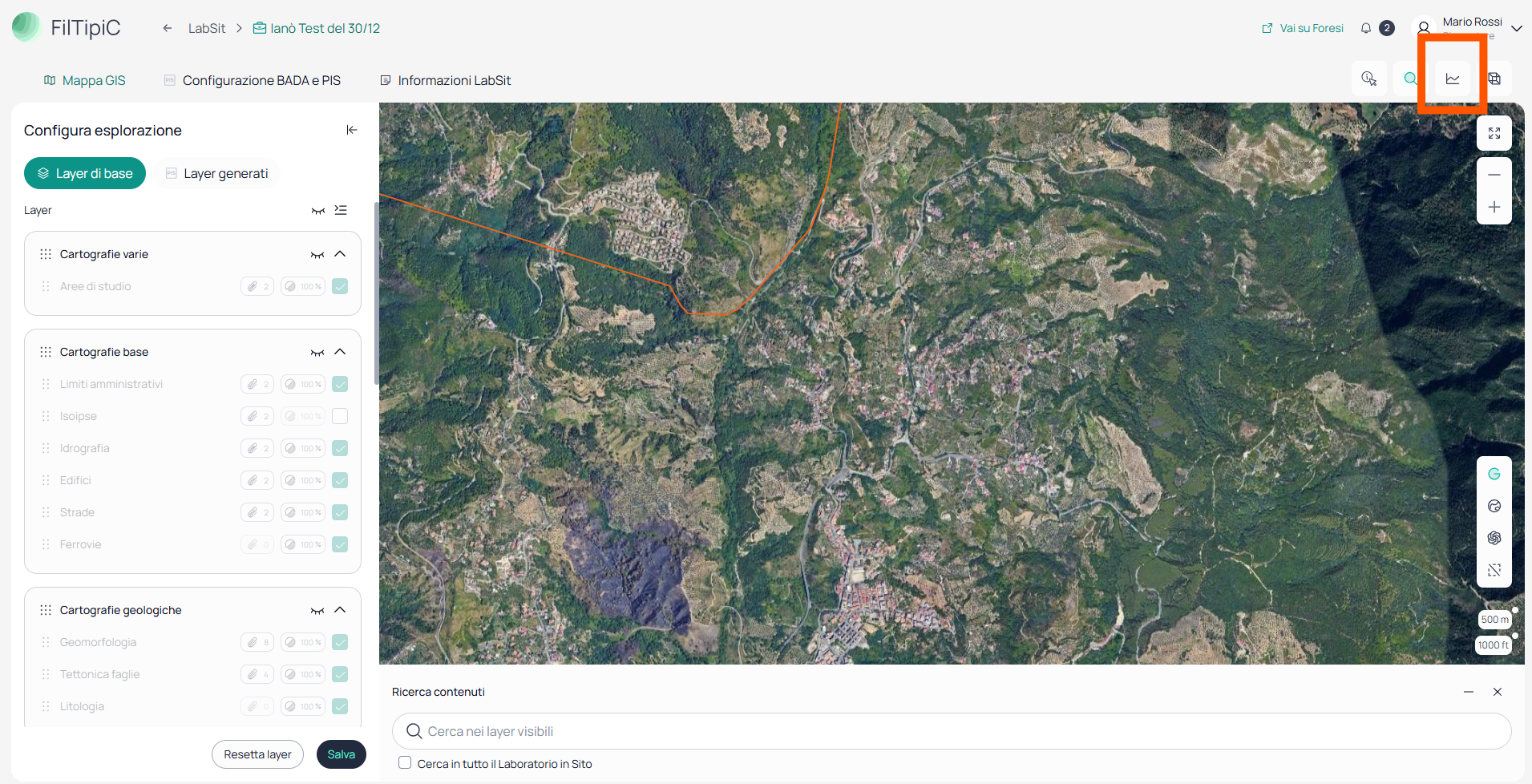

Barra strumenti mappa con l'icona Profilo Altimetrico evidenziata

Si apre il pannello Profilo Altimetrico in basso alla mappa. Il pannello è inizialmente vuoto e attende che tu tracci una linea sulla mappa.

2. Avviare la traccia​

Clicca in qualsiasi punto della mappa per iniziare a disegnare la traccia.

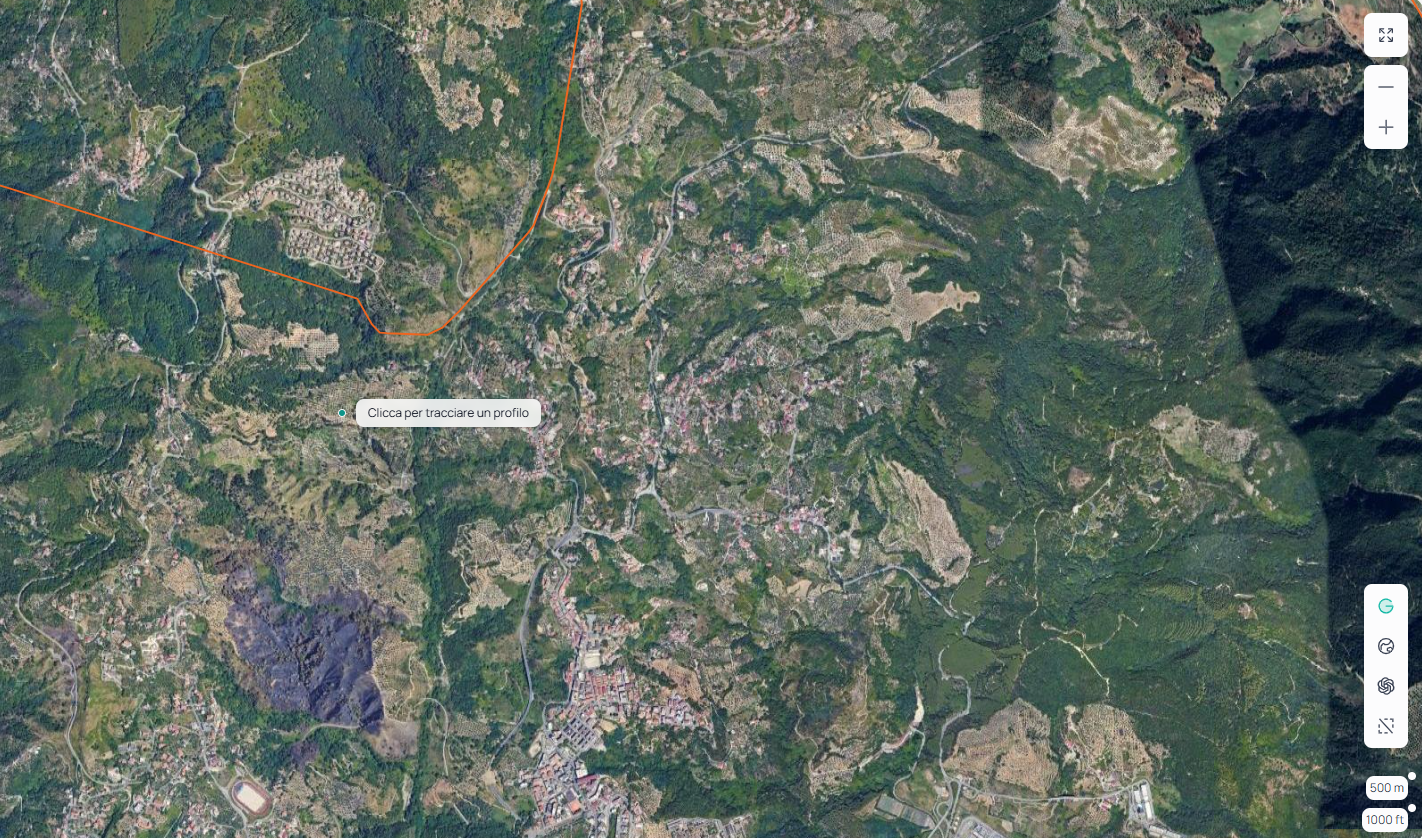

Pannello Profilo Altimetrico con il pulsante Avvia traccia attivo

Il cursore sulla mappa cambia aspetto per indicare che la modalità di disegno è attiva.

3. Tracciare il percorso​

Clicca sulla mappa per aggiungere i vertici del percorso. Ogni clic aggiunge un punto di passaggio; la linea si costruisce progressivamente seguendo il cursore.

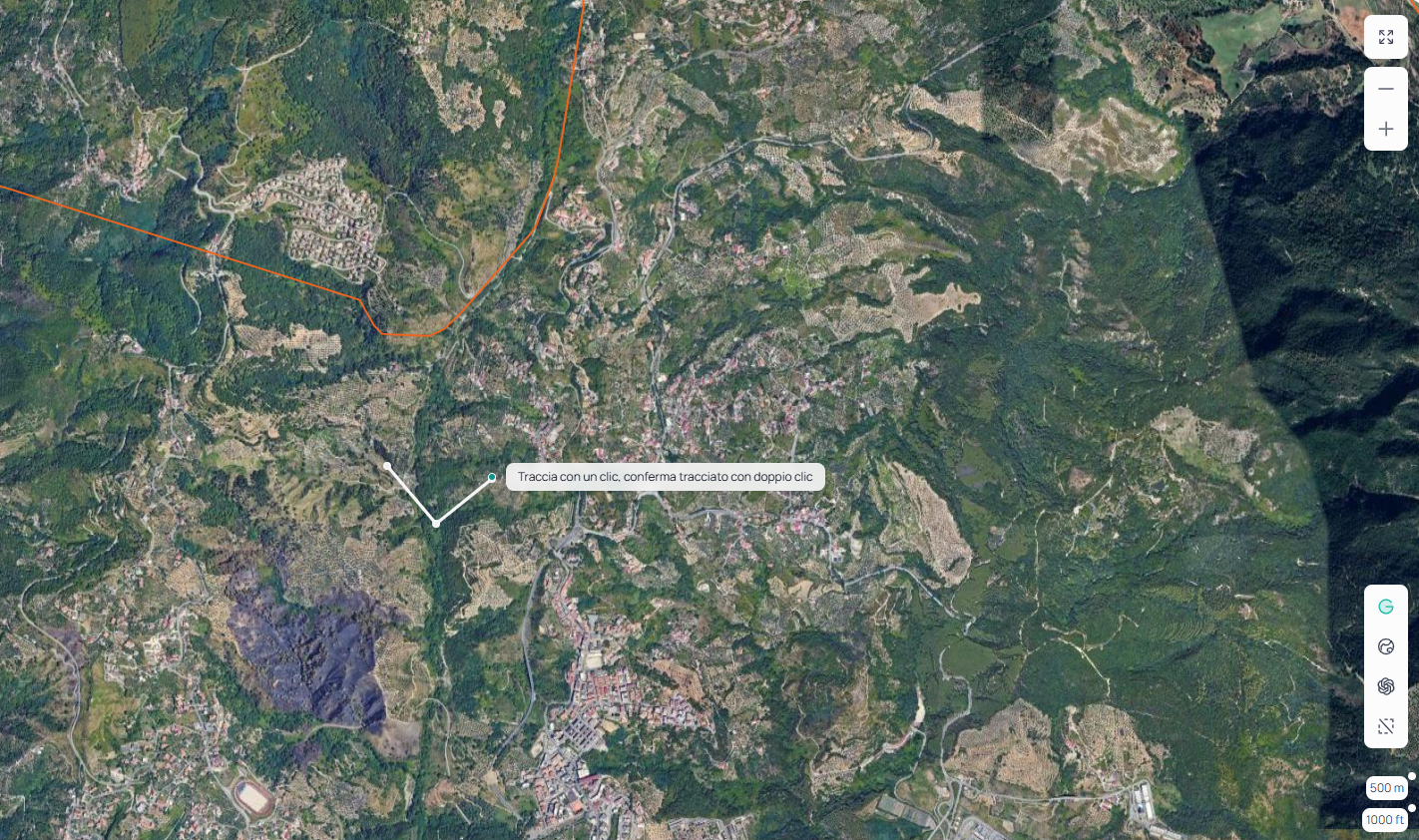

Traccia in corso sulla mappa con il grafico altimetrico che si aggiorna in tempo reale

4. Completare la traccia​

Esegui un doppio clic sull'ultimo punto per terminare il disegno e calcolare il profilo completo.

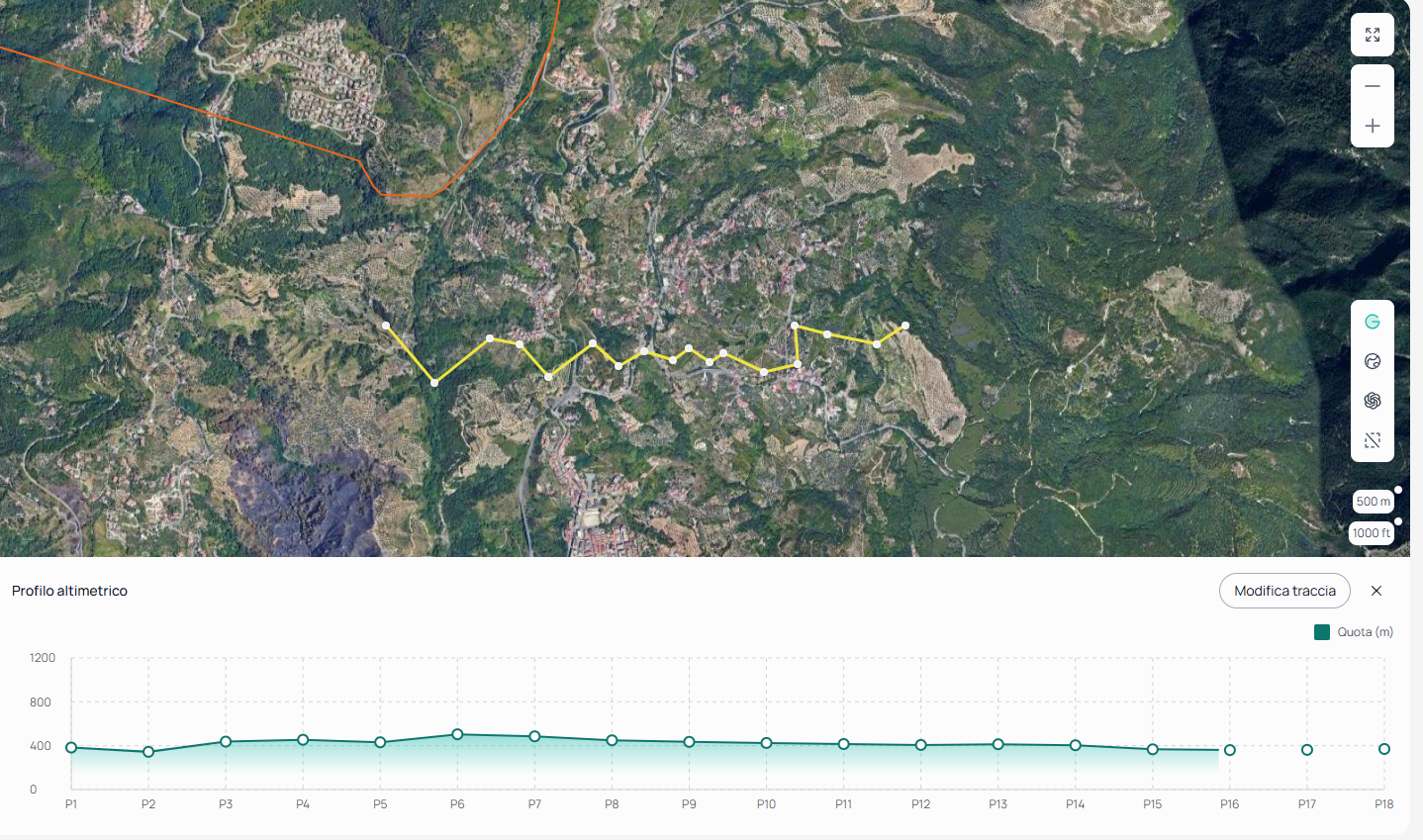

Profilo altimetrico completo dopo il doppio clic sull'ultimo punto

Il pannello mostra il grafico definitivo con le seguenti informazioni:

  • Quota minima e quota massima lungo la traccia
  • Dislivello positivo e negativo
  • Andamento della curva altimetrica in ogni punto

5. Consultare il dettaglio di un punto​

Passa il cursore sopra un punto del grafico per visualizzare la quota esatta e la distanza progressiva in quel punto. Il corrispondente punto sulla mappa viene evidenziato con un marcatore.

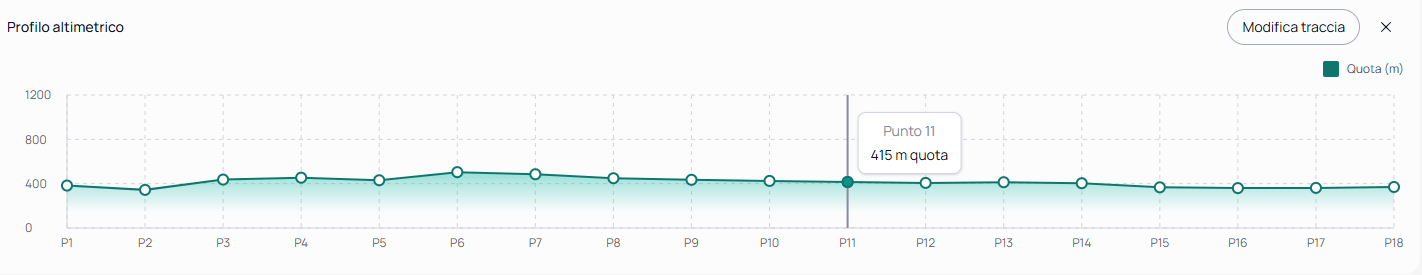

Dettaglio del punto quota con tooltip e marcatore sulla mappa

6. Modificare la traccia​

Per correggere il percorso, clicca il pulsante Modifica traccia nel pannello. I vertici della linea diventano trascinabili.

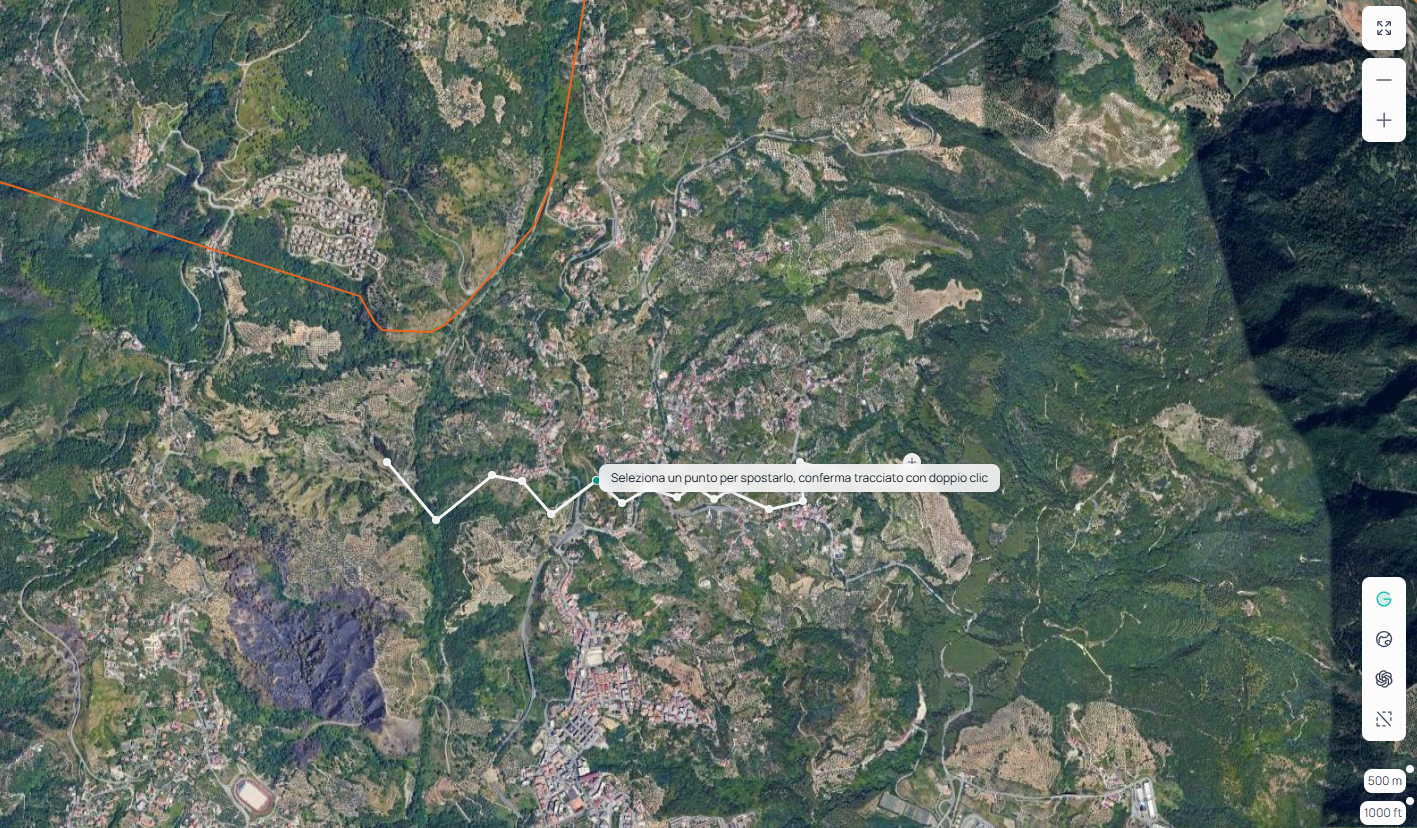

Modalità modifica traccia con i vertici visibili e trascinabili sulla mappa

Trascina i vertici esistenti per spostare i punti di passaggio.

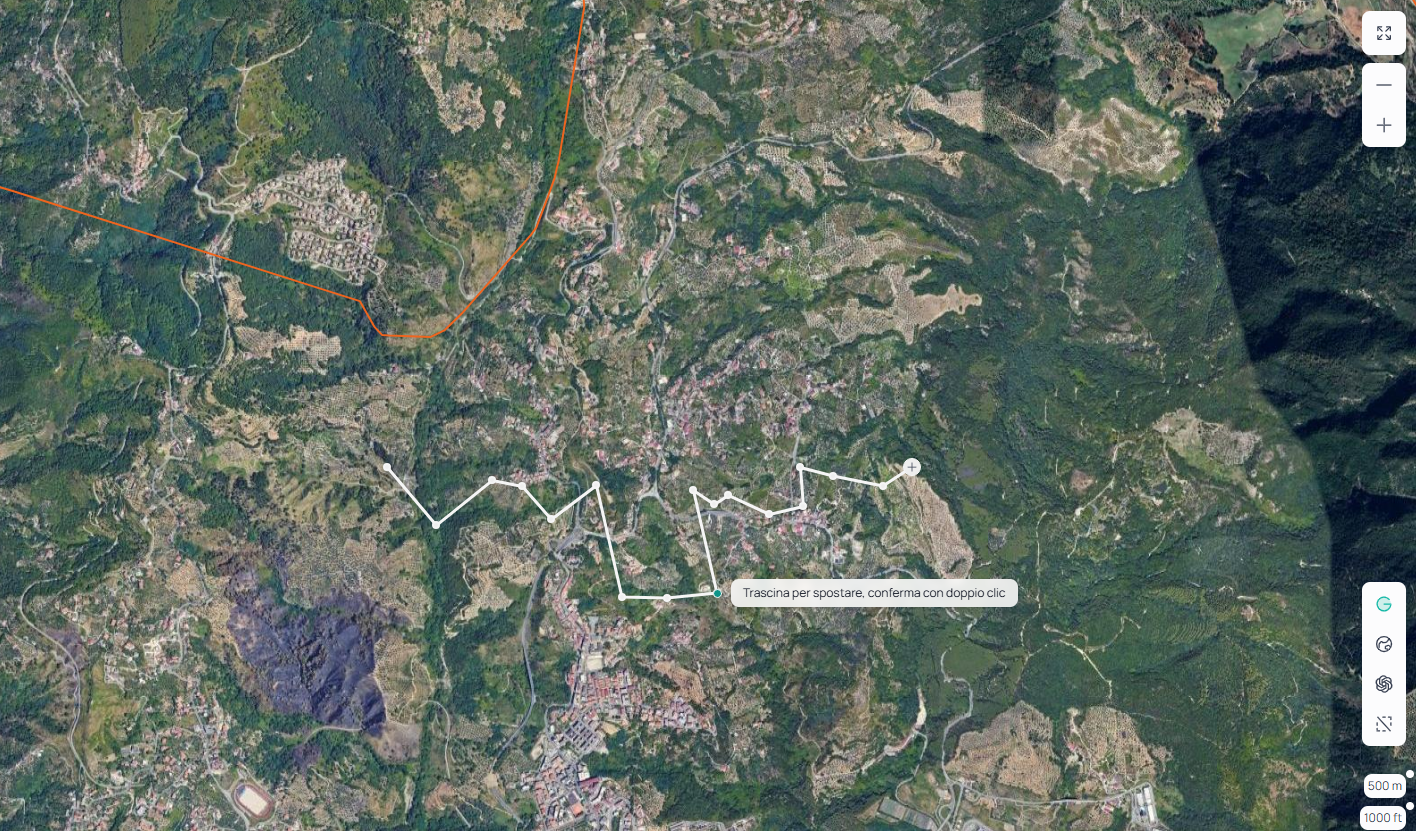

Traccia modificata con il grafico altimetrico ricalcolato

7. Confermare le modifiche​

Esegui un doppio clic sulla mappa per uscire dalla modalità modifica e visualizzare il profilo aggiornato.

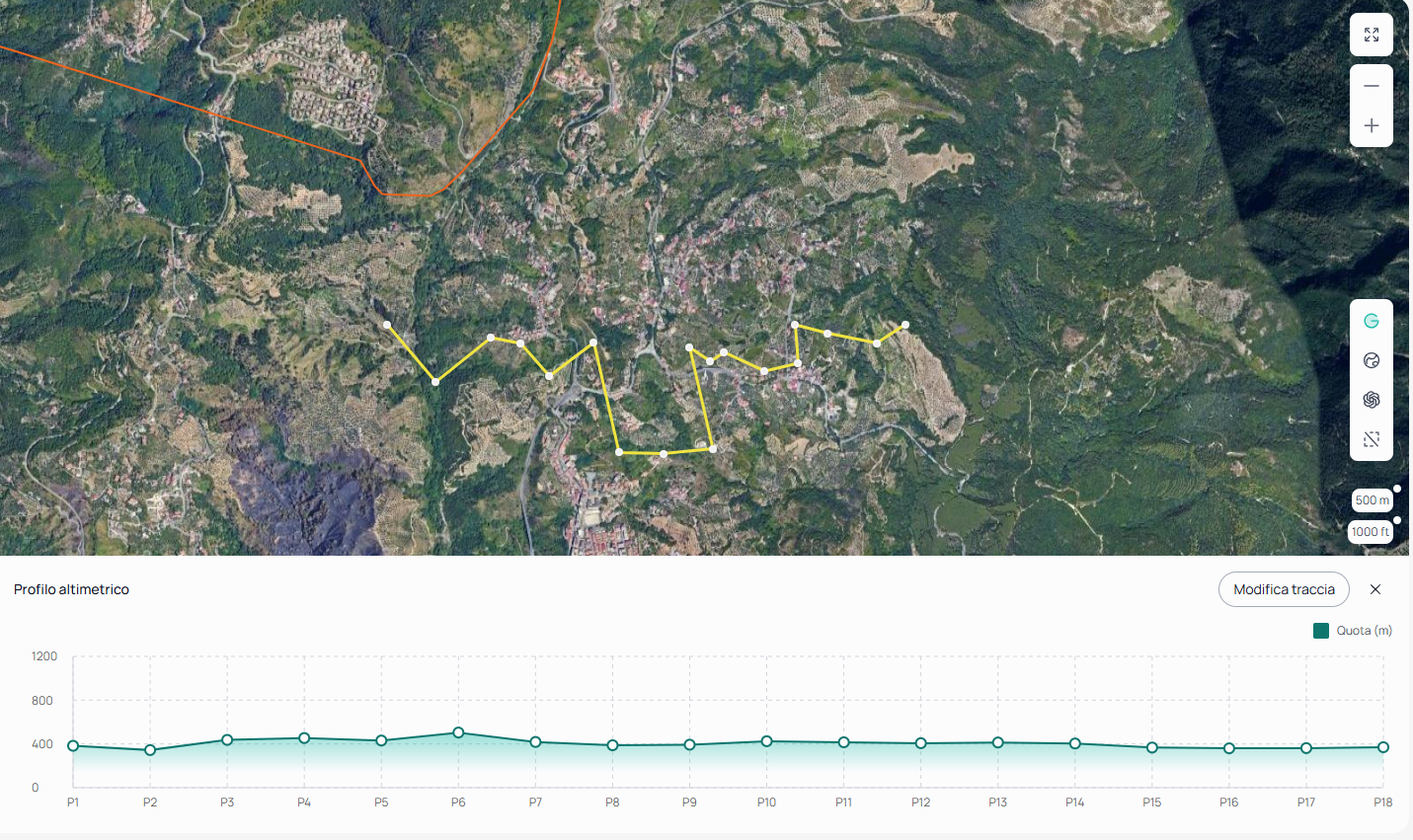

Profilo altimetrico aggiornato dopo la conferma delle modifiche

Per azzerare e tracciare un nuovo percorso, clicca il pulsante × nel pannello.

Troubleshooting​

Il pulsante "Avvia traccia" non risponde — verifica di essere nella scheda Mappa GIS e che nessun altro strumento sia attivo. Ricarica la pagina se il problema persiste.

Il grafico rimane vuoto dopo il doppio clic — assicurati di aver aggiunto almeno due punti sulla mappa prima di completare la traccia e di essere in una zona in cui è presente un modello digitale del terreno.

Le quote mostrate sembrano errate — il profilo altimetrico si basa sul modello digitale del terreno disponibile per l'area. In zone con copertura dati scarsa i valori potrebbero essere approssimativi.
